| Atelier 1 — Réglementation et espaces aériens
Identifie les organismes de tutelle (OACI, EASA, DGAC), classe les espaces aériens de A à G, trace une coupe verticale, et localise les zones réglementées sur une carte OACI.
1 Les organismes de réglementation — OACI, EASA, DGAC
L'aviation civile mondiale est réglementée à trois niveaux qui s'emboîtent : international (OACI), européen (EASA) et national (DGAC en France). Chaque niveau fixe des règles que le niveau inférieur doit respecter.
Le mnémotechnique : On Enseigne De l'Aéro — OACI → EASA → DGAC → aérodrome local.
Exercice 1 — Carte mentale des 3 niveaux de réglementation
Complète le tableau en indiquant, pour chaque organisme, son siège, son rôle principal et deux exemples de règles qu'il produit :
| Organisme | Siège | Niveau | Rôle principal | Exemples de règles |
|---|---|---|---|---|
| OACI | International | |||
| EASA | Européen (réglementation) | |||
| Eurocontrôle | Européen (navigation) | |||
| DGAC | National (FR) |
| Organisme | Siège | Rôle principal | Exemples de règles |
|---|---|---|---|
| OACI (Organisation de l'Aviation Civile Internationale) | Montréal, Canada | Norme mondiale pour la sécurité aérienne — publie les Annexes (Standards & Recommended Practices) | Annexe 2 (règles de l'air), classification des espaces aériens A–G, phraséologie radio OACI |
| EASA (Agence européenne de la sécurité aérienne) | Cologne, Allemagne | Harmonisation de la réglementation au sein de l'Union Européenne | Règlement SERA (règles de l'air UE), licences LAPL/PPL/CPL européennes, certifications aéronefs |
| Eurocontrôle (Organisation européenne pour la sécurité de la navigation aérienne) | Bruxelles, Belgique | Gère la sécurité opérationnelle de la navigation aérienne en Europe — coordination des flux de trafic. Piège BIA : ≠ EASA (réglementation) | Convention de Bruxelles, 1963. Coordination des routes aériennes, gestion des niveaux de vol en Europe |
| DGAC (Direction générale de l'Aviation Civile) | Paris, France | Administration nationale — applique et adapte la réglementation européenne en droit français | AIP France (publication d'information aéronautique), délivrance des brevets BIA/LAPL, gestion des espaces aériens français |
À retenir : OACI fixe les normes mondiales → EASA les adapte pour l'Europe → DGAC les applique en France. Le BIA est un brevet français délivré sous l'autorité de la DGAC. Eurocontrôle (Bruxelles, 1963) est distinct de l'EASA : il gère la sécurité opérationnelle de la navigation (flux de trafic), pas la réglementation.
2 Les espaces aériens — classes A à G et règles de vol
L'espace aérien est divisé en classes (A à G) selon le niveau de contrôle exercé par les services ATC (Air Traffic Control). Les deux grandes règles de vol sont le VFR (Visual Flight Rules) et l'IFR (Instrument Flight Rules).
Classes d'espaces aériens — récapitulatif BIA
| Classe | Type | VFR autorisé ? | Contact ATC obligatoire ? | En France |
|---|---|---|---|---|
| A | Contrôlé | Non — IFR uniquement | Oui — clairance IFR | Routes aériennes haute altitude (FL195+) |
| B | Contrôlé | Oui (clairance) | Oui | Non utilisé en France |
| C | Contrôlé | Oui (clairance) | Oui | TMA des grands aéroports (Roissy, Orly) |
| D | Contrôlé | Oui (clairance) | Oui | CTR des aéroports secondaires |
| E | Contrôlé | Oui (sans clairance) | Non obligatoire | Espaces de classe E en route basse |
| F | Conseil | Oui | Non | Peu utilisé en France |
| G | Non contrôlé | Oui | Non | Espace de base en dessous de 1 000 ft AGL |
Avant l'exercice — Comment lire un espace aérien sur une carte OACI
1. Reconnaître le contour horizontal
- CTR (Control Zone) : ligne bleue épaisse et pleine tracée autour de l'aérodrome — délimite la surface de la zone de contrôle.
- TMA (Terminal Maneuvering Area) : même contour bleu épais, mais plus étendu — entoure et dépasse la CTR, protège les trajectoires de montée et descente à plus haute altitude.
- Zones R / D : zones remplies de hachures bleues (R) ou contour magenta (activités militaires).
2. Décoder les limites verticales
À l'intérieur ou en bordure de chaque espace, la carte inscrit les limites sous la forme PLANCHER / PLAFOND :
| Code | Signification | Exemple |
|---|---|---|
| SFC | Surface — le plancher commence au niveau du terrain (sol) | SFC / 1500 ft AMSL |
| AMSL | Above Mean Sea Level — altitude comptée depuis le niveau moyen de la mer (calage QNH) | SFC / 1500 ft AMSL |
| AGL | Above Ground Level — hauteur au-dessus du sol local | 500 ft AGL |
| FLxxx | Flight Level — calage 1013 hPa, en centaines de pieds (FL065 = 6 500 ft pression std) | 1500 ft AMSL / FL065 |
3. Identifier la classe et la fréquence
La lettre de classe (D, C…) apparaît à côté du contour. Près de l'aérodrome, on trouve aussi la fréquence ATC et l'altitude du terrain (en ft MSL). Lettre D = VFR autorisé mais clairance obligatoire.

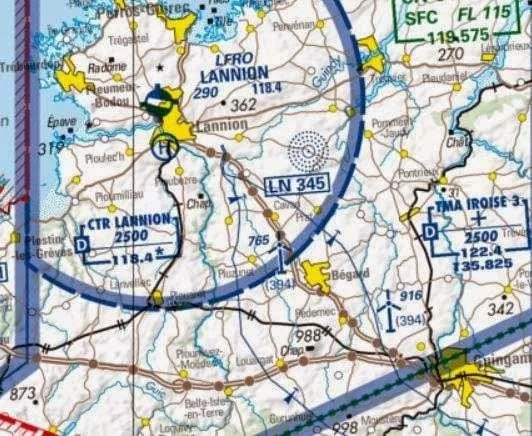

Exercice 2 — Décoder et analyser les espaces aériens sur carte OACI
En t'appuyant sur l'extrait de carte et le guide de lecture ci-dessus, réponds aux questions suivantes :
Partie A — La CTR de Lannion
- Quelle ligne sur la carte délimite la CTR de Lannion ? Décris sa forme (couleur, épaisseur, type de contour).
- La carte indique SFC / 1500 ft AMSL pour les limites verticales. Décompose chaque terme de cette notation et explique ce que cela signifie concrètement pour l'espace aérien.
- Quelle lettre de classe est associée à la CTR ? Qu'implique-t-elle précisément pour un pilote VFR qui souhaite entrer dans cet espace ?
Partie B — La TMA Iroise
- À quelle altitude commence la TMA Iroise ? Comment ce plancher se relie-t-il au plafond de la CTR ?
- Jusqu'à quelle altitude monte la TMA Iroise ? Quelle est la différence de rôle entre une CTR et une TMA ?
Partie C — Coupe verticale
- Complète ce tableau représentant une coupe verticale de la région, en renseignant les cellules vides :
| Couche (haut → bas) | Nom de l'espace | Classe | Limites verticales |
|---|---|---|---|
| Zone la plus haute | TMA Iroise | D | … ft AMSL → FL065 |
| Autour de l'aérodrome | … | … | SFC → … |
| Hors CTR, sous la TMA | Espace non contrôlé | … | SFC → 1 500 ft AMSL |
Partie D — Décision de vol
- Un avion VFR en provenance de l'ouest vole à 2 000 ft QNH et souhaite traverser la région de Lannion. Réponds en trois étapes :
- Dans quel espace aérien se trouve l'avion à 2 000 ft ?
- Quelle règle s'applique à cet espace (classe) ?
- L'avion peut-il continuer sans établir de contact radio ? Justifie.
Partie A — La CTR de Lannion
- Contour de la CTR : La CTR est délimitée par une ligne bleue épaisse (bleu foncé, trait plein et continu) formant un polygone centré sur l'aéroport de Lannion. Tout l'espace à l'intérieur de ce polygone est sous contrôle.
- Décomposition de "SFC / 1500 ft AMSL" :
- SFC (Surface) — le plancher : l'espace commence au niveau du sol, depuis le terrain lui-même.
- 1500 — valeur du plafond : l'espace monte jusqu'à cette altitude.
- ft (feet, pieds) — unité d'altitude en aviation internationale (1 ft = 0,3048 m, 1 000 ft ≈ 305 m).
- AMSL (Above Mean Sea Level) — référence au niveau moyen de la mer, à lire avec le calage QNH sur l'altimètre.
- Conclusion : La CTR de Lannion s'étend du sol jusqu'à 1 500 pieds d'altitude (≈ 457 m) au-dessus du niveau de la mer.
- Classe D : La lettre "D" indique un espace contrôlé de classe D. Pour un pilote VFR : le vol est autorisé, mais exige une clairance ATC obligatoire et un contact radio avec le service de contrôle avant d'entrer dans la CTR. Sans contact radio préalable, l'entrée est illégale.
Partie B — La TMA Iroise
- Plancher de la TMA : 1 500 ft AMSL — c'est exactement le plafond de la CTR. Les deux espaces s'emboîtent sans trou ni chevauchement : la CTR finit là où la TMA commence.
- Plafond de la TMA : FL065 (6 500 ft en pression standard). La TMA Iroise couvre de 1 500 ft AMSL jusqu'à FL065. Différence de rôle : la CTR protège les opérations basses (décollage, approche finale) directement autour de l'aérodrome ; la TMA protège les trajectoires de montée et de descente à plus haute altitude, couvrant souvent plusieurs aérodromes d'une même région.
Partie C — Coupe verticale corrigée
-
Couche (haut → bas) Nom de l'espace Classe Limites verticales VFR Zone étendue TMA Iroise D 1 500 ft AMSL → FL065 Autorisé — clairance obligatoire Autour de l'aérodrome CTR Lannion D SFC → 1 500 ft AMSL Autorisé — clairance obligatoire Hors CTR, sous 1 500 ft Espace non contrôlé G SFC → 1 500 ft AMSL Libre (aucune clairance)
Partie D — Décision de vol
-
a) Espace à 2 000 ft : Le plafond de la CTR est à 1 500 ft AMSL. À 2 000 ft, l'avion est au-dessus de la CTR et se trouve donc dans la TMA Iroise (de 1 500 ft AMSL à FL065).
b) Règle applicable : La TMA Iroise est de classe D — contrôlée. En classe D, les vols VFR sont autorisés mais nécessitent une clairance ATC obligatoire auprès du service de contrôle responsable de la TMA.
c) Décision : Non, l'avion ne peut pas continuer sans contact radio. Avant d'entrer dans la TMA, le pilote doit contacter le contrôle (Brest Approche dans ce secteur), demander une clairance et la recevoir. Voler en classe D sans clairance est une infraction réglementaire grave.
À retenir : Pour lire un espace sur la carte OACI : 1) identifie le contour bleu épais, 2) lis PLANCHER/PLAFOND (SFC = sol ; FLxxx = niveau de vol ; AMSL = au-dessus du niveau de la mer), 3) repère la lettre de classe. CTR = sol → altitude (autour de l'aérodrome). TMA = altitude → FL (au-dessus de la CTR). En classe D : VFR autorisé, clairance ATC obligatoire avant d'entrer.
3 Zones R, D, P — et niveau de transition
En dehors des espaces de classes A–G, certaines zones ont des restrictions d'accès spécifiques pour des raisons militaires, industrielles ou de sécurité publique.
Les trois types de zones spéciales
| Type | Lettre OACI | Signification | Contournement ? |
|---|---|---|---|
| Réglementée | R (Restricted) | Accès soumis à autorisation (zones militaires, centrales nucléaires) | Obligatoire sans autorisation préalable |
| Dangereuse | D (Dangerous) | Zone d'activité dangereuse (tirs, exercices militaires) — vol possible mais déconseillé | Recommandé à la demande NOTAM |
| Interdite | P (Prohibited) | Survol totalement interdit (Élysée, Versailles, centrales nucléaires actives) | Obligatoire — violation = sanction pénale |
Zones P en France : Le survol de certains sites est totalement interdit à toute altitude : palais de l'Élysée (P23), château de Versailles, centrales nucléaires (P47, P48, etc.). La violation expose à des poursuites pénales et à l'interception par la chasse.
Le niveau de transition — QNH / QNE
En dessous d'une certaine altitude, les pilotes utilisent le calage QNH (pression ramenée au niveau de la mer) pour afficher leur altitude réelle. Au-dessus, ils passent au calage standard QNE (1 013 hPa) qui donne les niveaux de vol (FL).
- Altitude de transition : en-dessous, on lit une altitude (en ft, calage QNH)
- Niveau de transition : au-dessus, on lit un FL (calage 1 013 hPa)
- En France, la transition s'effectue généralement à 5 000 ft / FL50 dans les zones de contrôle, mais peut varier selon les aérodromes (publiée dans l'AIP).
Exercice 3 — Lecture de zones sur carte et décision de vol
Pour chaque scénario, indique si le vol est légal et ce que doit faire le pilote :
| # | Scénario | Action requise ? |
|---|---|---|
| 1 | Un pilote VFR veut traverser une zone R37A active (zone réglementée) à 2 500 ft QNH | |
| 2 | Un parapentiste s'approche à 300 m d'une zone P42 (interdite) | |
| 3 | Un avion en croisière passe de 4 500 ft QNH à FL050 sans changer de calage | |
| 4 | Un ULM vole à 500 ft AGL en espace de classe G sans radio |
| # | Réponse |
|---|---|
| 1 | Illégal sans autorisation préalable. Zone R37A = zone réglementée. Le pilote doit obtenir une clairance ou autorisation de l'autorité militaire compétente avant d'entrer. Si activée (NOTAM), il doit la contourner. |
| 2 | Extrêmement dangereux et illégal. Zone P = interdite DE SURVOL. Le parapentiste doit s'en tenir éloigné. La limite est définie avec un rayon précis autour du site. À seulement 300 m de la frontière de la zone, il risque d'y pénétrer par inadvertance — la violation d'une zone P expose à des poursuites pénales et à une possible interception par la chasse. |
| 3 | Erreur de calage. À la transition, le pilote doit passer du calage QNH à 1 013 hPa. Sans recalage, l'altimètre indique une altitude incorrecte ; le pilote pourrait se trouver à un niveau de vol différent de celui qu'il croit occuper → risque de collision. |
| 4 | Légal en classe G. L'espace de classe G est un espace non contrôlé : pas de radio obligatoire, pas de clairance. L'ULM doit respecter les règles de l'air VFR (séparation des obstacles, météo VMC) mais aucun contact ATC n'est requis. |
À retenir : R = accès sur autorisation (souvent militaire). D = dangereux, contourner si possible. P = interdit, jamais survolé. La transition QNH/QNE se trouve en général vers FL55/FL60 en France ; consulter toujours l'AIP ou le briefing météo avant le vol.
4 Synthèse — tout ce qu'il faut retenir
| Concept | Définition / Valeur | À retenir pour le BIA |
|---|---|---|
| OACI | Organisation internationale, ~190 États, Montréal | Normes mondiales, classification A–G |
| EASA | Agence européenne, 27 États, Cologne | Harmonisation UE, règlement SERA — réglementation |
| Eurocontrôle | Organisation européenne, Bruxelles, 1963 | Sécurité de la navigation aérienne (≠ EASA) |
| DGAC | Administration française, Paris | AIP France, brevets, espaces aériens FR |
| Classe A | IFR uniquement, contrôlé | Airways haute altitude (>FL195) |
| Classe C/D | VFR avec clairance | TMA grands aéroports (C) / CTR (D) |
| Classe G | Non contrôlé, VFR libre | En dessous de 1 000 ft AGL en France |
| Zone P | Interdit — jamais survolé | Élysée, Versailles, centrales nucléaires |
| Zone R | Sur autorisation préalable | Zones militaires, renseignement |
| Zone D | Dangereuse, contourner | Exercices militaires, tirs |
| QNH → QNE | Passage à FL : recalage sur 1 013 | Altitude de transition ≈ FL55 en France |
| Clairance | Autorisation ATC de pénétrer en espace contrôlé (C ou D) | Obligatoire avant d'entrer en classe D — contact radio préalable |
| PAN PAN PAN | Urgence non immédiate (ex : pression huile en baisse) | Priorité accordée par ATC — 121,5 MHz |
| MAYDAY MAYDAY MAYDAY | Détresse absolue, atterrissage forcé imminent | Route dégagée immédiatement — piloter d'abord, appeler ensuite |
| Priorité type d'aéronef | Ballon > Planeur > Dirigeable > Motopropulsé | Plus difficile à manœuvrer = plus prioritaire |
Quiz interactif — 20 questions sur smartphone
Scannez ce QR code avec votre téléphone
20 questions sur la réglementation, les espaces aériens et les zones spéciales. Score individuel et correction instantanée.
Vous avez juste besoin de votre smartphone — aucune appli à installer.
Ou clique ici pour ouvrir le quizhttps://lfi-pekin-snt.github.io/BIA/modules/navigation/travaux-diriges/atelier-1-quiz/
Pour aller plus loin
△
Cours — Réglementation (§ 4.1)
△
Cours — Circulation aérienne et espaces (§ 4.2)
◁
Tous les ateliers (TD)
Prochain atelier : En atelier 2, vous apprendrez à vous repérer grâce aux coordonnées géographiques, la déclinaison magnétique, et la conversion des caps (Cv → Cm → Cc) avec le triangle des vitesses.
