| Atelier 4 — Instruments de bord et cockpit

Maj 31 mars 2026

Reconstitue le T basique (6 instruments), lis les arcs couleur de l'anémomètre, distingue IAS et TAS, utilise les calages altimétriques (QNH, QFE, 1013), comprends les instruments gyroscopiques et découvre l'avionique moderne — le programme § 1.4 du BIA.

75 minDurée 5Exercices 10QCU quiz 6Thèmes

1 Norme couleurs universelle

4Couleurs 1Exercice

Avant de lire un seul cadran, il faut connaître le code couleur international. Tous les instruments de bord utilisent les mêmes couleurs, partout dans le monde (norme OACI/FAA).

CouleurSignificationExemple cockpit
○ BLANCCondition spéciale / particulièreArc blanc de l'anémomètre : volets sortis autorisés
● VERTNormal / sûr / autoriséArc vert : vitesse de croisière normale
● JAUNEAttention / précautionArc jaune : zone de prudence (turbulences seulement)
● ROUGEDanger / interdit / actionTrait rouge VNE : vitesse à ne jamais dépasser
À retenir : Le code couleur est identique sur tous les instruments (anémomètre, jauges moteur, température…). Rouge = danger immédiat. Vert = tout va bien. Jaune = vigilance. Blanc = condition spéciale.

Exercice 1 — Code couleur cockpit

Pour chacune des situations suivantes, indique la couleur qui s'afficherait sur l'instrument concerné :

  1. La température d'huile moteur est dans la plage normale de fonctionnement.
  2. Le pilote vole à une vitesse proche de VNE (Never Exceed).
  3. L'anémomètre indique une vitesse dans la plage d'utilisation des volets.
  4. La pression d'huile descend vers une zone critique.
  1. Vert — plage de fonctionnement normal.
  2. Rouge — VNE est marquée par un trait rouge, zone interdite.
  3. Blanc — l'arc blanc indique la plage de vitesse avec volets sortis.
  4. Rouge — valeur critique qui nécessite une action immédiate.

2 Le T basique — les 6 instruments essentiels

6Instruments 1Exercice

Chaque avion a un tableau de bord différent, mais on y retrouve toujours 6 instruments de conduite disposés de la même façon. Cette disposition normalisée s'appelle le T basique.

Tableau de bord — disposition des instruments
Tableau de bord d'un avion léger [ANF-401]
Instruments de vol — cadrans et indicateurs
Les 6 instruments de vol [ANF-402]

Disposition en T

La barre horizontale du T regroupe : Anémomètre — Horizon artificiel — Altimètre. La barre verticale passe par : Horizon artificiel — Directionnel (conservateur de cap).

Rangée du haut
Anémomètre
(vitesse air)
Horizon artificiel
(assiette + inclinaison)
Altimètre
(altitude)
Rangée du bas
Indicateur de virage
+ bille
Conservateur de cap
(directionnel)
Variomètre
(vitesse verticale)
Moyen mnémotechnique : En haut de gauche à droite : Vitesse — Horizon — Altitude. En bas : Virage — Cap — Vario. Les deux instruments centraux (horizon + cap) forment la barre verticale du T.

Exercice 2 — Reconstituer le T basique

Voici 6 instruments dans le désordre. Replace-les dans la bonne case du T basique :

Liste : Conservateur de cap — Anémomètre — Variomètre — Horizon artificiel — Altimètre — Indicateur de virage + bille

???
???
AnémomètreHorizon artificielAltimètre
Indicateur virage + billeConservateur de capVariomètre

L'horizon artificiel et le conservateur de cap occupent les positions centrales et forment la barre verticale du T.

3 Instruments barométriques (pression)

3Instruments 1Exercice

Ces trois instruments utilisent la pression atmosphérique pour fonctionner. Ils n'ont besoin d'aucune source électrique — une capsule anéroïde (membrane flexible) suffit.

L'anémomètre (Airspeed Indicator)

Mesure la vitesse de l'avion par rapport à l'air. C'est l'instrument le plus critique pour éviter le décrochage (trop lent) ou la survitesse (trop rapide).

L'anémomètre — vitesse air et zones couleur
Schéma de l'anémomètre et ses arcs couleur [ANF-403]

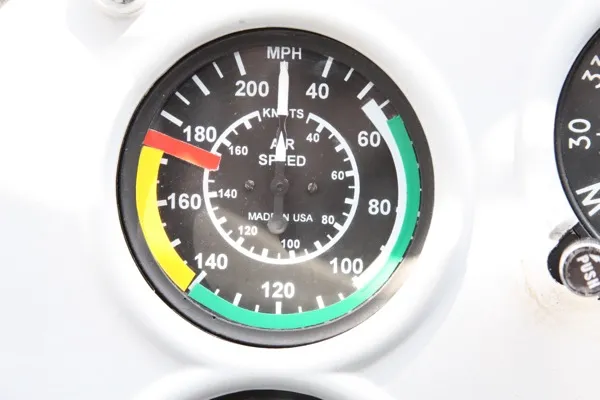

Anémomètre réel — cadran d'un Cessna 172
Anémomètre d'un Cessna 172 — arcs vert, jaune, blanc et trait rouge [ANF-410]

Principe : le tube de Pitot

Un tube de Pitot placé à l'avant de l'avion capture la pression totale (statique + dynamique). La différence entre cette pression et la pression statique donne la pression dynamique, qui est proportionnelle à la vitesse.

Les arcs couleur de l'anémomètre

ArcVitessesSignification
BlancVS0 → VFEPlage d'utilisation des volets (vitesse faible)
VertVS1 → VNOPlage de vol normal (croisière)
JauneVNO → VNEZone de prudence — air calme uniquement
Trait rougeVNEVitesse à ne jamais dépasser (rupture structure)

IAS vs TAS — « plus haut, plus chaud : plus vite »

L'anémomètre affiche une vitesse indiquée (IAS). En altitude, l'air est moins dense : la vitesse vraie (TAS) est supérieure à l'IAS. L'anémomètre sous-estime donc la vitesse réelle en altitude.

À retenir : En altitude, TAS > IAS. L'adage « plus haut, plus chaud : plus vite ». Pour la sécurité, c'est l'IAS qui compte (décrochage, limites structurales).

L'altimètre

Mesure l'altitude grâce à la pression atmosphérique qui diminue avec la hauteur. Il fonctionne avec une capsule anéroïde qui se dilate quand la pression baisse.

L'altimètre barométrique
Schéma de l'altimètre barométrique [ANF-404]

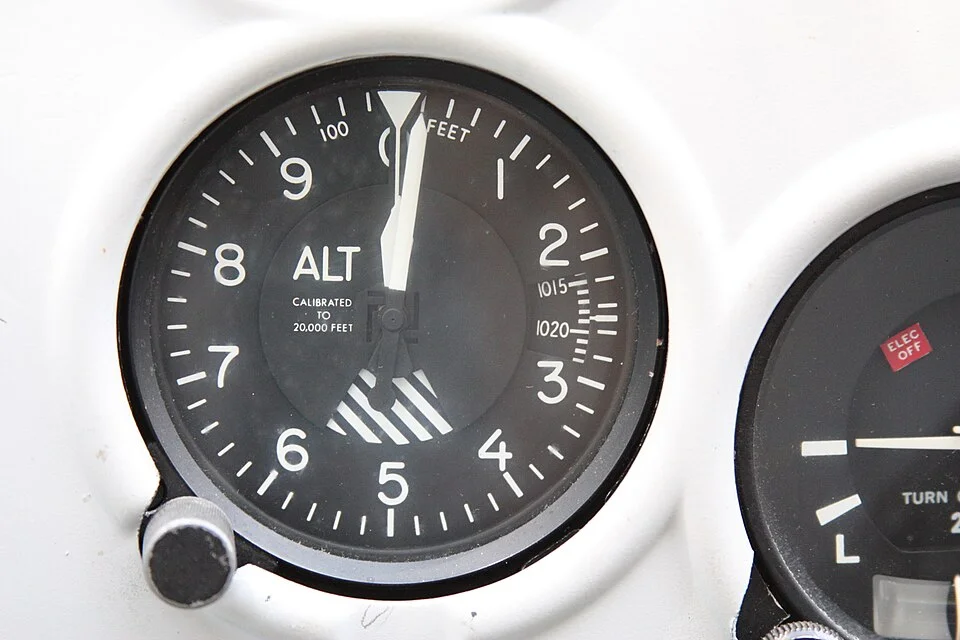

Altimètre réel — cadran d'un Cessna 172
Altimètre d'un Cessna 172 — fenêtre de Kollsman et 3 aiguilles [ANF-411]
Le variomètre
Le variomètre [ANF-405]

Les trois calages altimétriques

L'altimètre doit être réglé sur une référence de pression. Selon la phase de vol, on utilise un calage différent :

CalageRéférenceUtilisation
QNHPression ramenée au niveau de la mer (locale)Vol VFR, approche — l'altimètre affiche l'altitude au-dessus du niveau de la mer
QFEPression au niveau de l'aérodromeAtterrissage — l'altimètre affiche la hauteur au-dessus du terrain (0 ft au sol)
1013,25 hPaPression standard (atmosphère type)En croisière au-dessus de l'altitude de transition (~FL) — niveaux de vol
Danger : Un mauvais calage altimétrique peut faire croire au pilote qu'il est plus haut qu'il ne l'est réellement. En passant d'une zone de haute pression à une zone de basse pression sans recaler, l'altimètre surévalue l'altitude → risque de collision avec le relief.

Le variomètre (VSI — Vertical Speed Indicator)

Indique si l'avion monte ou descend et à quelle vitesse verticale (en ft/min ou m/s). L'aiguille au centre = vol en palier. Vers le haut = montée. Vers le bas = descente.

Conversion utile : 1 m/s ≈ 200 ft/min. Un planeur en thermique monte typiquement à 2-3 m/s (400-600 ft/min).

Exercice 3 — Calages altimétriques

Un pilote vole de Paris-Orly vers Lyon-Saint-Exupéry. Réponds aux questions :

  1. Avant le décollage à Orly, la tour lui donne QNH 1018 hPa. Que règle-t-il sur l'altimètre et que va-t-il lire au sol ?
  2. En montant, il passe l'altitude de transition (5 000 ft en France). Quel calage utilise-t-il désormais ?
  3. En approche de Lyon, la tour lui donne QNH 1015 hPa. Pourquoi doit-il recaler son altimètre ?
  4. Si le pilote oublie de recaler et que la pression a baissé de 3 hPa, son altimètre indique-t-il trop haut ou trop bas par rapport à la réalité ?
  1. Il règle la fenêtre de Kollsman sur 1018 hPa. Au sol à Orly, l'altimètre affiche l'altitude de l'aérodrome au-dessus du niveau de la mer (89 m / ~292 ft).
  2. Il passe au calage standard 1013,25 hPa et vole désormais en niveaux de vol (FL).
  3. La pression locale à Lyon est différente (1015 hPa). Il doit recaler pour que l'altimètre affiche l'altitude correcte au-dessus du niveau de la mer local.
  4. L'altimètre indique trop haut (il surévalue l'altitude). Règle : « de la haute vers la basse pression, l'altimètre ment par excès » — l'avion est en réalité plus bas que ce qu'indique le cadran. Environ 28 ft (8,5 m) d'erreur par hPa.

4 Instruments gyroscopiques

4Instruments 1Exercice

Ces instruments utilisent un gyroscope : une toupie tournant à très grande vitesse (~6 000 tr/min) qui résiste aux changements d'orientation grâce à la rigidité en espace.

Les instruments gyroscopiques
Instruments gyroscopiques [ANF-406]
Principe du gyroscope — rigidité et précession
Principe du gyroscope [ANF-407]

L'horizon artificiel (Attitude Indicator)

C'est l'instrument maître du T basique. Il montre l'assiette (nez haut/bas) et l'inclinaison (ailes droite/gauche) de l'avion par rapport à l'horizon.

L'horizon artificiel — assiette et inclinaison
Schéma de l'horizon artificiel [ANF-408]

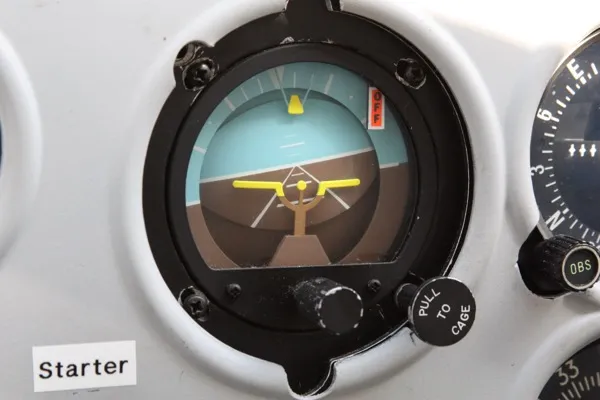

Horizon artificiel réel — cadran d'un Cessna 172
Horizon artificiel d'un Cessna 172 — ciel bleu, sol brun, maquette avion [ANF-412]
Élément affichéCe qu'il montre
Ligne d'horizonBleu = ciel, brun = sol. La ligne bouge, pas l'avion.
Maquette avionPetit symbole fixe au centre — représente l'avion « vu de derrière »
Graduations de roulisEn arc au sommet : 0°, 10°, 20°, 30°, 60°, 90°
Graduations de tangageLignes horizontales : ±5°, ±10°, ±15°, ±20°

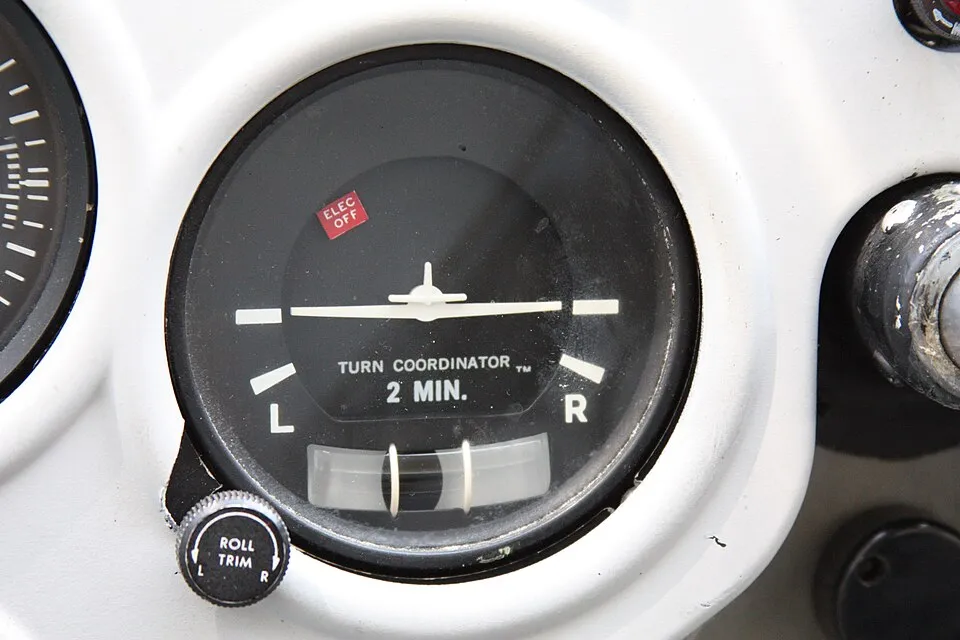

L'indicateur de virage et la bille

L'indicateur de virage montre le taux de virage (yaw). La bille indique si le virage est symétrique (coordonné).

La bille — indicateur de dérapage
La bille (inclinomètre) [ANF-409]
SituationPosition de la billeCorrection
Virage symétrique parfaitCentréeAucune
Dérapage (trop de pied)Bille du côté extérieurMoins de palonnier
Glissade (pas assez de pied)Bille du côté intérieurPlus de palonnier du côté de la bille
Règle d'or : « Le pied chasse la bille » — on appuie sur la pédale du côté où se trouve la bille pour la ramener au centre.

Taux de virage standard

Un virage à taux 1 (standard) = 3°/s = 360° en 2 minutes. C'est le virage de référence en IFR (vol aux instruments).

Le conservateur de cap (Directional Gyro)

Affiche le cap magnétique de l'avion. Plus stable que le compas magnétique, mais il dérive lentement (~1° toutes les 15 min) et doit être recalé régulièrement sur le compas.

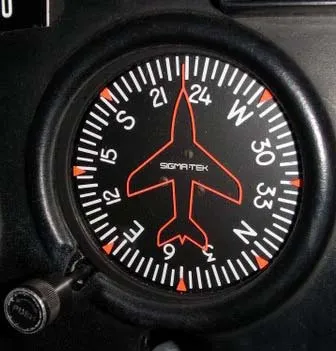

Conservateur de cap réel (Directional Gyro)
Conservateur de cap — le symbole avion indique le cap lu sur la rose des vents [ANF-413]

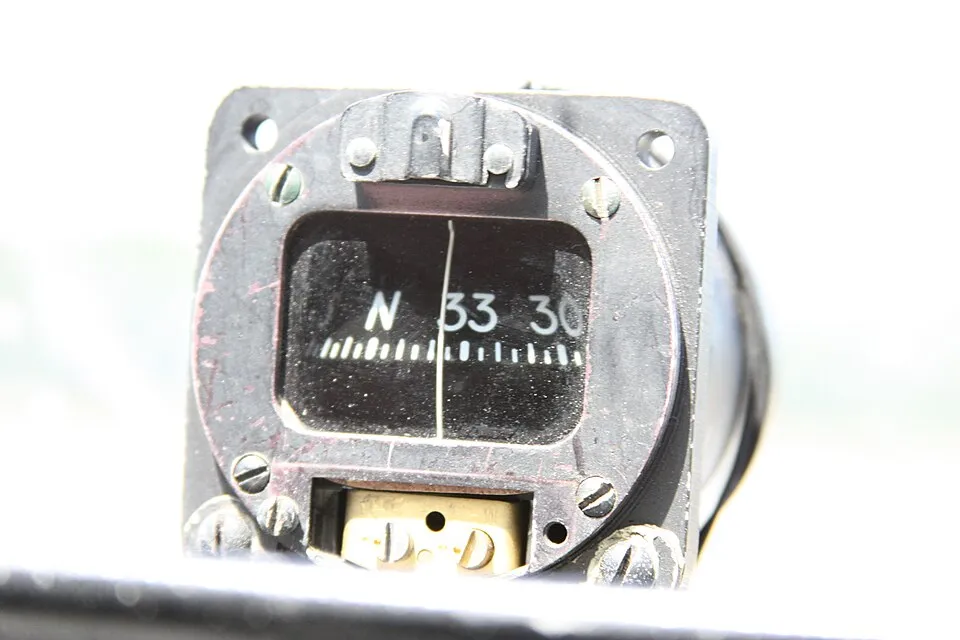

Le compas magnétique

Simple boussole aéronautique. Seul instrument à indiquer le nord magnétique sans alimentation électrique. Ses limites : oscillations en virage, erreurs dues à la déclinaison magnétique et aux masses métalliques du fuselage.

Pourquoi deux instruments pour le cap ? Le compas est autonome (pas d'électricité) mais instable en virage. Le conservateur de cap est stable mais dérive. On utilise les deux en complément : le compas comme référence, le DG pour la lecture en vol.

Exercice 4 — Lecture des instruments gyroscopiques

Décris ce que voit le pilote sur ses instruments dans chacune de ces situations :

  1. L'avion monte à 10° nez haut, ailes à plat (aucune inclinaison).
  2. L'avion effectue un virage à gauche à 30° d'inclinaison, le pilote met trop de pied gauche. Où est la bille ?
  3. Le conservateur de cap indique 270°. Vers quel point cardinal se dirige l'avion ?
  4. Le pilote n'a pas recalé son DG depuis 45 minutes. Quelle erreur maximale peut-il avoir ?
  1. Horizon artificiel : la ligne d'horizon est en dessous de la maquette avion, les graduations de tangage montrent +10°. La zone bleue (ciel) domine.
  2. La bille est à gauche (côté intérieur du virage) → c'est un dérapage, trop de palonnier. Correction : diminuer la pression sur la pédale gauche.
  3. Ouest (270° = W). Nord = 0°/360°, Est = 90°, Sud = 180°, Ouest = 270°.
  4. Environ d'erreur (1° de dérive toutes les 15 min × 3 = 3° en 45 min). Il devrait recaler son DG sur le compas.

5 Instruments moteur et avionique moderne

2Familles 0Exercice

Instruments moteur

Ces instruments surveillent le bon fonctionnement du moteur. Ils utilisent tous le code couleur standard (vert = normal, jaune = attention, rouge = danger).

InstrumentMesureUnité
TachymètreRégime moteur (tours/minute)RPM
Manomètre d'huilePression d'huilebar / psi
Thermomètre d'huileTempérature d'huile°C
EGTTempérature des gaz d'échappement°C
CHTTempérature culasse cylindre°C
Jauge carburantQuantité de carburant restantelitres / gallons

Avionique moderne — le glass cockpit

Les avions modernes remplacent les cadrans ronds par des écrans numériques. L'ensemble s'appelle l'EFIS (Electronic Flight Instrument System).

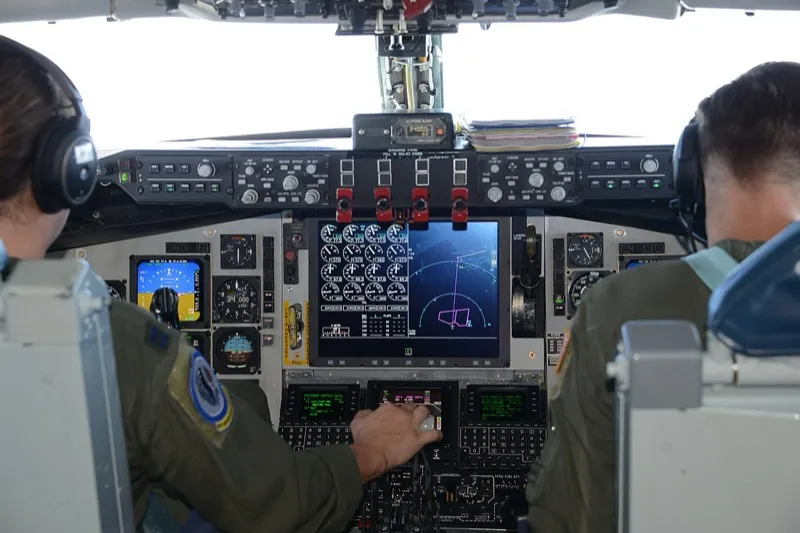

Glass cockpit KC-135 — écrans numériques et instruments traditionnels
Glass cockpit d'un KC-135 Stratotanker — écrans numériques centraux cohabitent avec des instruments analogiques [ANF-414]
ÉcranNom completAffiche
PFDPrimary Flight DisplayHorizon, vitesse, altitude, cap — remplace les 6 instruments du T basique
NDNavigation DisplayCarte, route, waypoints, radar météo
FMSFlight Management SystemPlan de vol programmé, calculs de navigation GPS/INS
HUDHead-Up DisplayProjection sur le pare-brise (vitesse, assiette, guidage)
À retenir : Le PFD remplace à lui seul les 6 instruments du T basique sur un écran unique. L'autopilote peut maintenir cap, altitude et vitesse automatiquement, mais le pilote reste toujours responsable de la surveillance.

6 Synthèse et quiz

1Exercice 10QCU quiz

Tableau récapitulatif : barométriques vs gyroscopiques

CritèreInstruments barométriquesInstruments gyroscopiques
PrincipePression atmosphériqueGyroscope (rigidité en espace)
ÉnergieAucune (capsules anéroïdes)Dépression ou électricité
InstrumentsAnémomètre, altimètre, variomètreHorizon, indicateur virage, conservateur de cap
Point fortFiables, autonomesStables, précis en virage
LimiteSensibles au calage, retard VSIDérive gyro, besoin d'alimentation

Exercice 5 — Panne instruments : que reste-t-il ?

En vol, une panne électrique totale survient. Le moteur tourne encore mais tous les circuits électriques sont coupés.

  1. Parmi les 6 instruments du T basique, lesquels continuent de fonctionner ? Pourquoi ?
  2. Le compas magnétique est-il affecté par la panne électrique ?
  3. Le pilote peut-il encore connaître sa vitesse, son altitude et sa vitesse verticale ?
  4. Quel instrument de cap lui reste-t-il et quelles sont ses limites ?
  1. Les 3 instruments barométriques (anémomètre, altimètre, variomètre) continuent de fonctionner car ils n'utilisent que la pression atmosphérique. Les 3 gyroscopiques (horizon, indicateur virage, conservateur de cap) s'arrêtent progressivement quand le gyroscope décélère.
  2. Non. Le compas magnétique fonctionne sans électricité — c'est une simple boussole à bain de liquide.
  3. Oui. L'anémomètre (vitesse), l'altimètre (altitude) et le variomètre (Vz) sont tous barométriques et indépendants du circuit électrique.
  4. Le compas magnétique. Ses limites : il oscille en virage et en turbulences, il est affecté par les erreurs de déclinaison magnétique et de déviation due aux masses métalliques.
Bilan de l'atelier : Le T basique regroupe 6 instruments : 3 barométriques (anémomètre, altimètre, variomètre) et 3 gyroscopiques (horizon artificiel, indicateur de virage + bille, conservateur de cap). Le compas magnétique sert de référence pour recaler le DG. L'anémomètre utilise les arcs couleur OACI (blanc, vert, jaune, rouge). Les calages altimétriques (QNH, QFE, 1013) sont essentiels pour une altitude correcte. L'avionique moderne (PFD, ND, FMS) intègre tout sur écran.

Quiz interactif — 10 questions sur smartphone

QR code pour accéder au quiz interactif Atelier 4

Scanne ce QR code avec ton téléphone

10 questions sur les instruments de bord, le T basique, l'anémomètre, l'altimètre, les calages altimétriques et les instruments gyroscopiques. Score individuel et correction instantanée.

Tu as juste besoin de ton smartphone — aucune appli à installer.

Ou clique ici pour ouvrir le quiz

https://lfi-pekin-snt.github.io/BIA/modules/aeronefs/travaux-diriges/atelier-4-quiz.html

Crédits photographiques
  • [ANF-410] Anémomètre Cessna 172 — Photo : Bin im Garten, Wikimedia Commons, CC BY-SA 3.0
  • [ANF-411] Altimètre Cessna 172 — Photo : Bin im Garten, Wikimedia Commons, CC BY-SA 3.0
  • [ANF-412] Horizon artificiel Cessna 172 — Photo : Bin im Garten, Wikimedia Commons, CC BY-SA 3.0
  • [ANF-413] Conservateur de cap — Photo : Cleared as filed, Wikimedia Commons, CC BY-SA 3.0
  • [ANF-414] Glass cockpit KC-135 — Photo : MSgt Vernon T. De Groot / U.S. Air Force, Wikimedia Commons, domaine public
