Découvrir de manière structurée les familles d’aéronefs, leur construction, leurs systèmes de propulsion et leurs instruments de bord.

Programme et plan du cours

Ce cours couvre l'intégralité du chapitre 2 du programme BIA officiel. — ○ 3 h 00 – 3 h 30 · 4 × 45 min

Conseil : Utilisez une fiche comparative avion / hélico / planeur (cellule + propulsion + instruments).

1 Classification des aéronefs

▸ Les deux grandes catégories

Tous les aéronefs se classent en deux familles selon leur principe de portance :

▪ Division fondamentale

  • ▯ Aérostats : Plus léger que l'air - sustentation par flottaison (hélium, air chaud)
  • ▸ Aérodynes : Plus lourd que l'air - sustentation par mouvement + profil aile

▯ A. AÉROSTATS (Sustentation Flottaison)

Principe Physique

Principe d'Archimède : volume air déplacé > poids total → remontée dans atmosphère. Aucune vitesse requise.

1. BALLONS (Aérostats libres non motorisés)

Montgolfières — ballons à air chaud en vol
Montgolfières en vol [ANF-113][8]
Ballon à GAZ (Hélium) :
  • Enveloppe gaz hélium (très léger, non inflammable)
  • Corbeille passagers/instruments suspendue
  • Montée jusqu'à équilibre densité → plafond ~4km
  • Dérive au gré vent - pilote contrôle montée/descente (lâché lest ou venting)
  • × Non dirigeable - destination imposée par vent
Ballon à AIR CHAUD :
  • Enveloppe tissu - air chauffé brûleur propane
  • Contrôle altitude par température air
  • Plus accessible (moins cher hélium), utilise ascensionnelles
  • Contrôle partial direction par altitude → chercher vent favorable
Ballon CAPTIF :
  • Ancré au sol par câble - observation, publicité
  • Traction vent ascensionnelle - tient position fixe

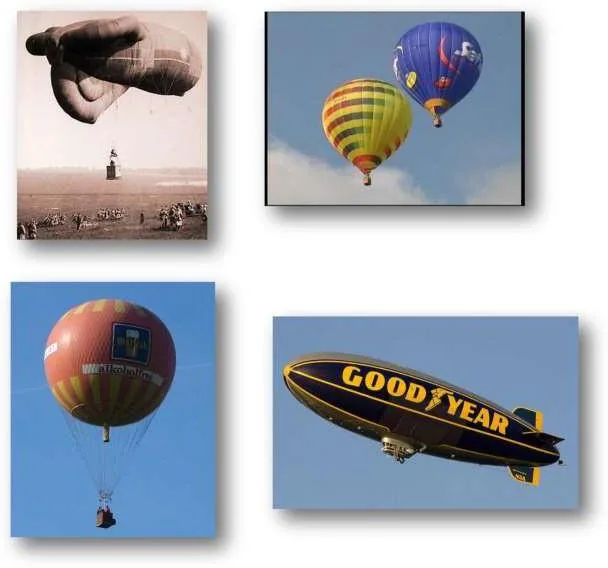

Les dirigeables — structures rigide, semi-rigide et souple
Structures des dirigeables (rigide, semi-rigide, souple) [ANF-101]

2. DIRIGEABLES (Aérostats motorisés dirigeables)

Comme ballons MAIS équipés moteur(s) + gouvernes → complètement dirigeables.

Structures :
  • Rigide : Armature interne métallique (Zeppelins) - grand volume, trajets longs
  • Semi-rigide : Armature partielle + air pressurisé enveloppe
  • Souple : Juste enveloppe gonflée (blimp) - simple, économique

▸ Utilisation moderne : Publicité aérienne, surveillance, observation scientifique.

▸ B. AÉRODYNES (Sustentation Mouvement)

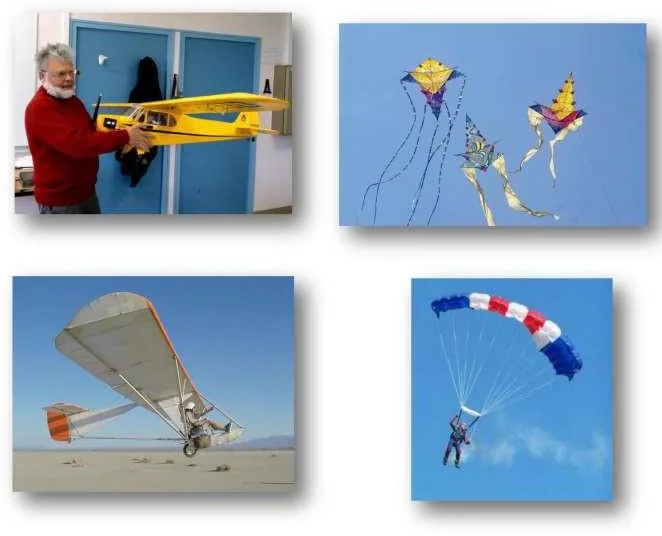

Classification des aérodynes — voilure fixe et tournante
Classification des aérodynes [ANF-102]

Principe Physique — Sustentation

Sustentation dépend vitesse × profil aile. Pas de vitesse = chute. Se divisent en motorisés vs non-motorisés.

Profil d'aile — forces de portance et traînée
Forces sur un profil d'aile [ANF-217][9]

Aérodynes NON-MOTORISÉS

PLANEUR :
  • Décollage tractée (câble/hélico) ou remorque
  • Utilise ascendances thermiques (thermales)
  • Très silencieux, performances exceptionnelles (finesse 40:1)
  • Sport et formation aéronautique
DELTAPLANE :
  • Aile triangulaire rigide, pilote pendu harnais
  • Décollage pied ou assistance moteur léger
  • Excellent en thermales montagne
  • Extrêmement léger, maniable, sûr
PARAPENTE :
  • Voile textile gonflable + harnais suspendu
  • Décollage pied directement du col montagne
  • Vol thermique possible, très accessible
  • Ultra-léger, compact, transportable sac à dos

▪ ULM - 6 CLASSES OFFICIELLES (Décret BIA)

ULM = Ultra-Léger Motorisé. Réglementation stricte France/AFNOR :

  • Masse vide max : 300 kg (Classe 1-4), 450 kg (Classe 5-6)
  • Puissance max : 45 kW (Classe 1-4), 60 kW (Classe 5-6)
  • Carburant spécial : Essence aviation Avgas 100LL (interdit essence routière)
  • Brevet : Brevet ULM + Certificat Médical Classe 4
Classe 1 : PARAMOTEUR △
  • Parachute motorisé porté en vol
  • Cadre tubulaire dorsal + moteur 2-temps + hélice poussante
  • Décollage très court (~1-2 m vol stationnaire possible)
  • Vitesse croisière ~25-50 km/h (très lent)
  • Très accessible, peu cher, populaire loisir
  • Limitation : Vent latéral max ~10 kt

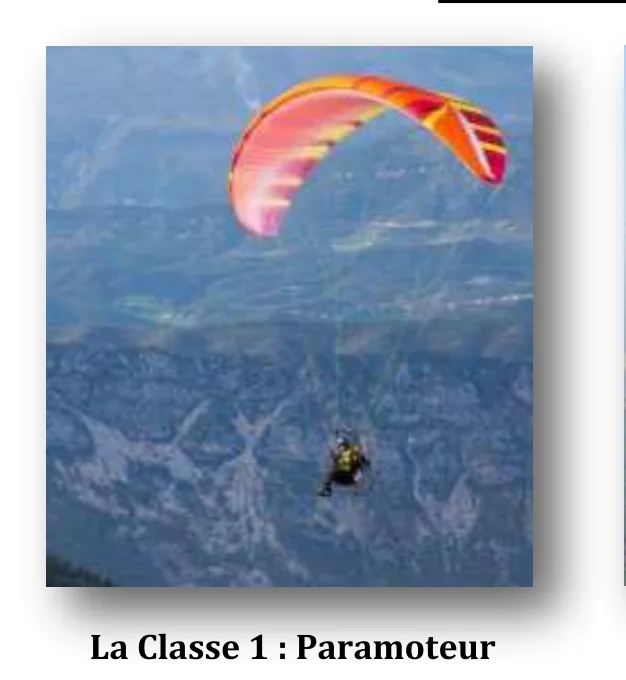

Paramoteur — ULM classe 1
Paramoteur [ANF-103]
Classe 2 : PENDULAIRE △
  • Aile flexible Rogallo (deltaplane) + cadre suspendu fuseau moteur
  • Pilote assis confortable cockpit
  • Décollage ~10 m, vitesse ~50-70 km/h
  • Très maniable, bonnes ascensionnelles

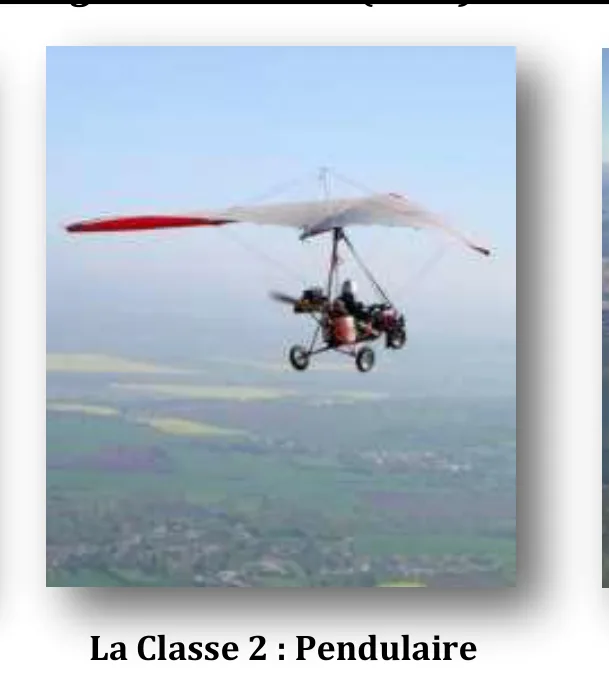

Pendulaire — ULM classe 2
Pendulaire [ANF-104]
Classe 3 : MULTIAXES (3-axes) ▸
  • Aile fixe rigide + fuselage tubulaire + gouvernes classiques (ailerons, profondeur, direction)
  • Plus proche avion traditionnel - commandes intuitives
  • Structure plus résistante - vol plus stable turbulences
  • Vitesse ~70-120 km/h

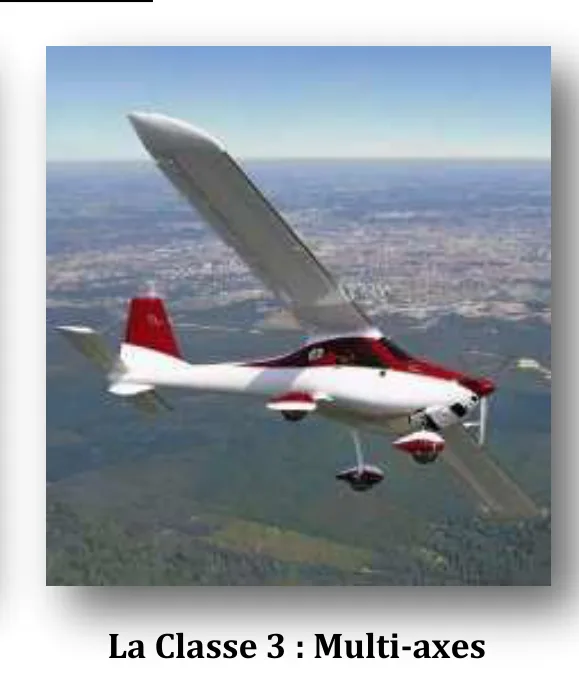

Multiaxe — ULM classe 3
Multiaxe [ANF-105]
Classe 4 : AUTOGIRE ▲
  • Rotor libre en haut NON motorisé (tourne par flux air) + hélice traînante propulsive
  • Décollage ~50 m, très court
  • Vitesse min très basse (sécurité perte moteur)
  • Hybride sécurisé planeur + hélicoptère
  • Rotor autorotation = parachute naturel (descente contrôlée même moteur coupé)

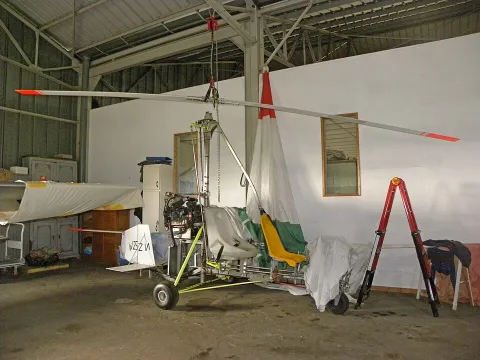

Autogire — ULM classe 4
Autogire [ANF-110]
Le saviez-vous ? L'autogire est considéré comme l'ULM le plus sûr en cas de panne moteur. Son rotor, libre en autorotation, agit comme un parachute naturel : la descente reste contrôlée même sans aucune puissance. C'est Juan de la Cierva qui inventa ce principe en 1923.
Classe 5 : AÉROSTAT ULM ▯
  • Ballon libre + moteur petite puissance
  • Vol très lent stable (~20-40 km/h)
  • Observation idéale paysage
  • Moins populaire, très niche
Aérostat ULM — ULM classe 5
Aérostat ULM [ANF-111]
Classe 6 : HÉLICOPTÈRE ULM ▲
  • Rotor principal motorisé (sustentation) + rotor anti-couple queue (contrôle lacet)
  • Décollage VERTICAL ▸ unique parmi ULM
  • Très maniable, hovering parfait, accès endroits extrêmes
  • Complexe mécanique, difficile maîtriser, cher
  • Vitesse ~100-150 km/h max
  • Limitations ULM/France : 300-450 kg, 45-60 kW (très léger hélico sport)

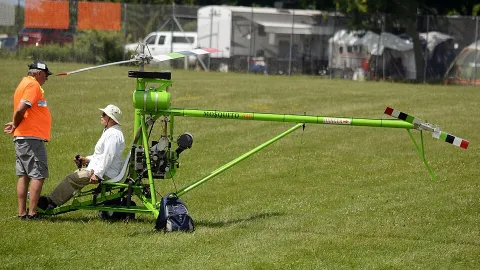

Hélicoptère ULM — ULM classe 6
Hélicoptère ULM [ANF-112]
Classe Type Vitesse Décollage Particularité
1Paramoteur25-50 km/h~1-2 mParachute motorisé, le plus accessible
2Pendulaire50-70 km/h~10 mAile Rogallo, pilotage par déplacement poids
3Multiaxes70-120 km/hPiste courteLe plus proche d'un avion classique
4AutogireVariable~50 mRotor libre = sécurité panne moteur
5Aérostat ULM20-40 km/hLâchéBallon + moteur, très niche
6Hélicoptère ULM100-150 km/hVerticalSeul ULM à décollage vertical
Checkpoint — Vérifiez vos acquis

1. Quel ULM peut décoller verticalement ?

Voir la réponse

La classe 6 — Hélicoptère ULM. C'est le seul ULM capable de décollage vertical grâce à son rotor principal motorisé.

2. Quelle est la masse vide maximale d'un ULM classe 1 à 4 ?

Voir la réponse

300 kg (contre 450 kg pour les classes 5 et 6).

3. Pourquoi l'autogire est-il considéré comme très sûr ?

Voir la réponse

Son rotor tourne librement par autorotation : même en cas de panne moteur, le flux d'air entretient la rotation du rotor, assurant une descente contrôlée (parachute naturel).

4. Quelle classe d'ULM ressemble le plus à un avion classique ?

Voir la réponse

La classe 3 — Multiaxes. Aile fixe rigide + gouvernes classiques (ailerons, profondeur, direction) = commandes identiques à un avion.

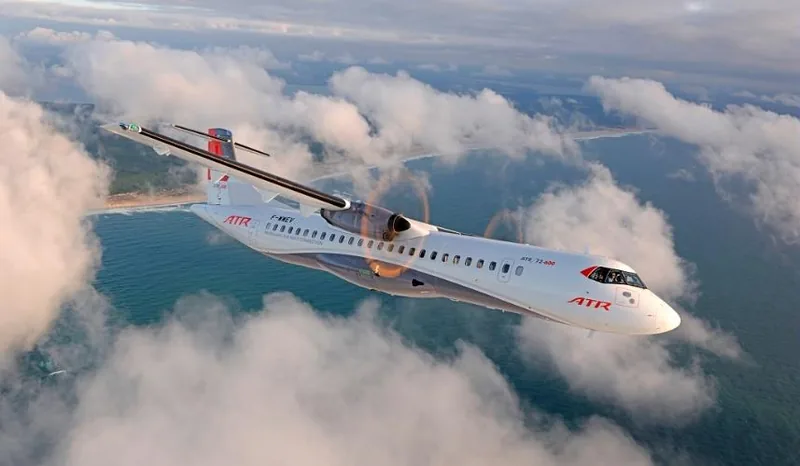

ATR 72-600 — avion régional turbopropulseur
ATR 72-600, avion régional turbopropulseur [ANF-106]

AVIONS (Aérodynes rigides motorisés)

Aile fixe + fuselage + groupe motopropulseur. Existent deux variantes by powerplant:

Avions à HÉLICE ▸ :

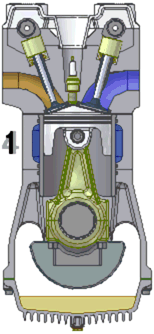

  • Moteurs pistons 4-temps (avions légers <150 kt)

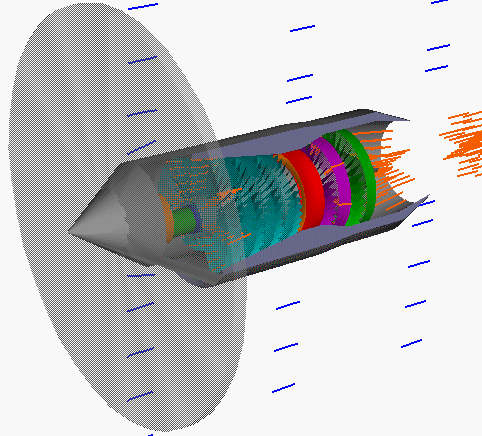

  • Turbopropulseur (avions régionaux 150-450 kt)
  • Simple, économique, performances décollage excellentes
Avions à RÉACTION (Jet) ▸ :

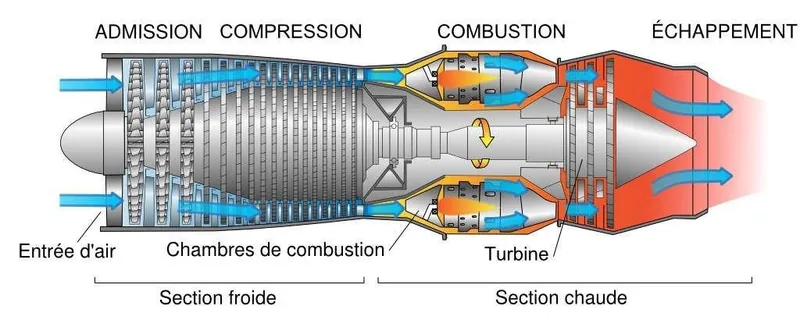

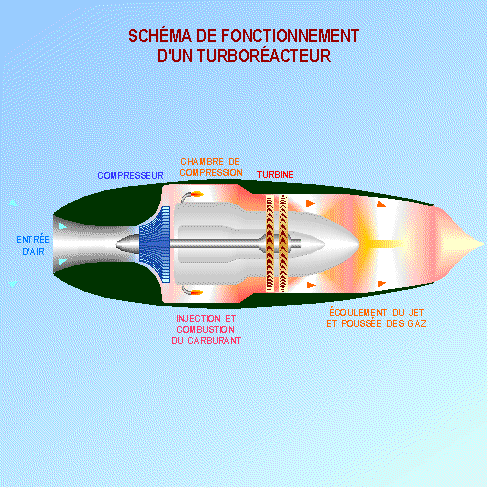

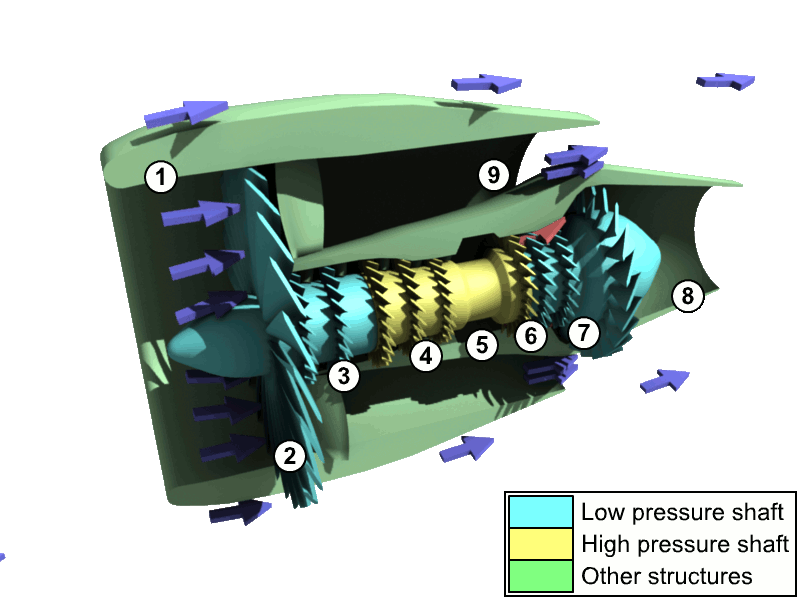

  • Turboréacteurs simple/double flux (vitesses >400 kt)
  • Haute performance, altitude max +12 km, extrêmement rapides
  • Commercial ligne, militaire, affaires

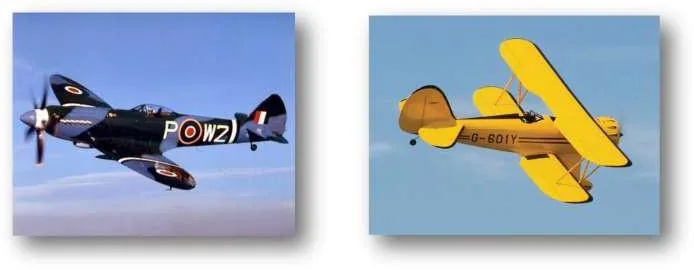

Classifications morphologiques :
  • Monoplan : Une aile (>95% modernes, meilleure efficacité aérodynamique)
  • Biplan : Deux ailes superposées (historique, acrobatique, légèrement mieux manœuvrabilité)
  • Triplan : Trois ailes (extrêmement rare - Fokker WWI)

GIRAVIONS / ROTORCRAFT (Sustentation rotor motorisé)

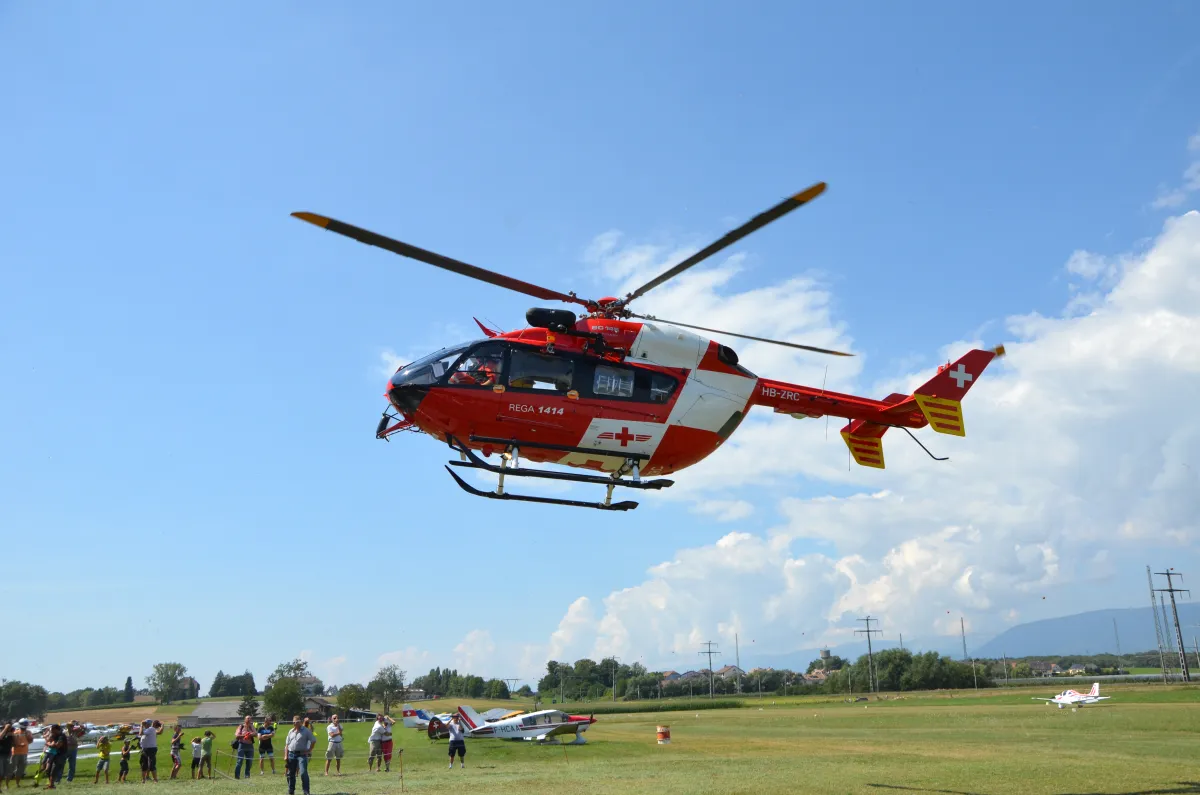

Eurocopter EC-145 — hélicoptère de sauvetage Rega en vol
Hélicoptère EC-145 Rega [ANF-114][10]
HÉLICOPTÈRE (Rotor motorisé) :
  • Rotor principal motorisé → sustentation + translation
  • Rotor anti-couple queue → contrôle lacet
  • Décollage VERTICAL ▸ unique parmi aérodynes
  • Hovering possible - transport cargo zones montagneuses extrêmes
  • Limites : Vitesse max ~300 km/h, bruit significatif, complexity
GIRODYNE (Semi-hélicoptère) :
  • Rotor motorisé sustentation + aile propédation en avant
  • Plus rapide hélico classique (400+ km/h possible)
  • Décollage moins vertical que hélico pur (nécessite vitesse initiale)
AUTOGIRE/AUTOGYRO (Rotor libre) :
  • Rotor NON motorisé - auto-rotation autorisée par flux d'air remontant
  • Hélice tractrice/poussante (motorisée)
  • Effets : Avion classique + capacité décollage court
  • Très stable, sûr (perte moteur = rotor tourne seule descente contrôlée)
CONVERTIBLE / Tilt-Rotor :
  • Deux rotors basculants : vertical décollage, horizontal croisière rapide
  • Exemple : V-22 Osprey (US Marines)
  • Extrêmement complexe, très cher, hybrid hélico+avion

▢ C. ENGINS SPATIAUX

Distinction Aérospace

  • Véhicules aérospatiaux : Lanceurs, fusées, vaisseaux habités
  • Véhicules spatiaux purs : Satellites, sondes automatiques

1. LANCEURS (Launch Vehicles / Rockets)

Fusées envoyer charge utile en orbite. Étages successifs largués progressivement (réduction masse).

Lanceurs majeurs modernes :
  • Ariane 5/6 (ESA - Europe) : Gros porteur européen ~10 tonnes géostationnaire
  • Falcon 9 (SpaceX - USA) : Réutilisable révolutionnaire - 1er étage retour autonome atterrissage vertical
  • Soyouz (Russie) : Plus fiable historiquement - homme + cargo ISS depuis 2011
  • Long March (Chine) : Gamme diverse satellites/hommes, programme ambitieux
  • GSLV (Inde) : Lanceur puissant programme spatial Inde croissant

Poussée : Moteurs fusée combustion chimique (carburant liquide/solide) → gaz éjectés très haute vitesse → thrust énorme (millions newtons).

2. VAISSEAUX HABITÉS

SOYOUZ (Russie) :
  • Capsule éprouvée (+50 années service) - 3 cosmonautes
  • Accès UNIQUE hommes vers ISS (post-navette US 2011)
  • Fiabilité légendaire, système simple éprouvé
DRAGON (SpaceX - USA) :
  • Capsule réutilisable 7 astronautes - partenaire NASA
  • Retour atterrissage parachute eau (vs fusée Soyouz)
  • Commercial + cargo ISS, première crewed 2020
ORION (NASA - USA) :
  • Capsule future Lune (Artemis programme) - 4 astronautes
  • En développement, test sans equipage 2022
STATIONS SPATIALES :
  • ISS (International Space Station) : Orbite basse ~400 km - équipage 6-7 permanent année, 250+ expériences science
  • Tianhe (Chine) : Station modulaire croissante (3+ modules 2026+)

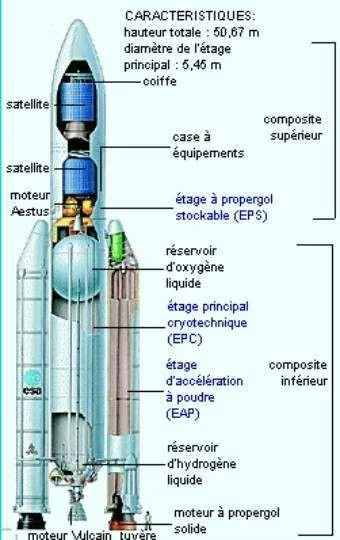

Véhicules aérospatiaux — lanceurs et fusées
Véhicules aérospatiaux [ANF-107]

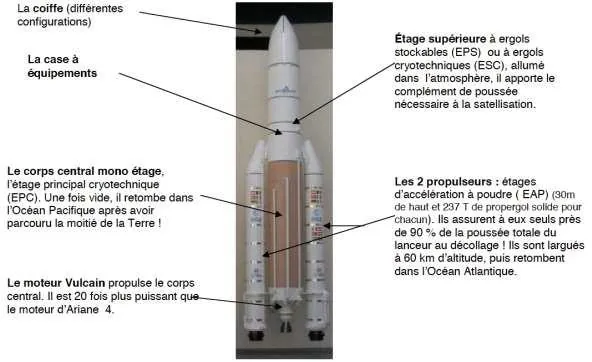

Vaisseaux habités et stations spatiales
Vaisseaux et stations [ANF-108]

3. SATELLITES

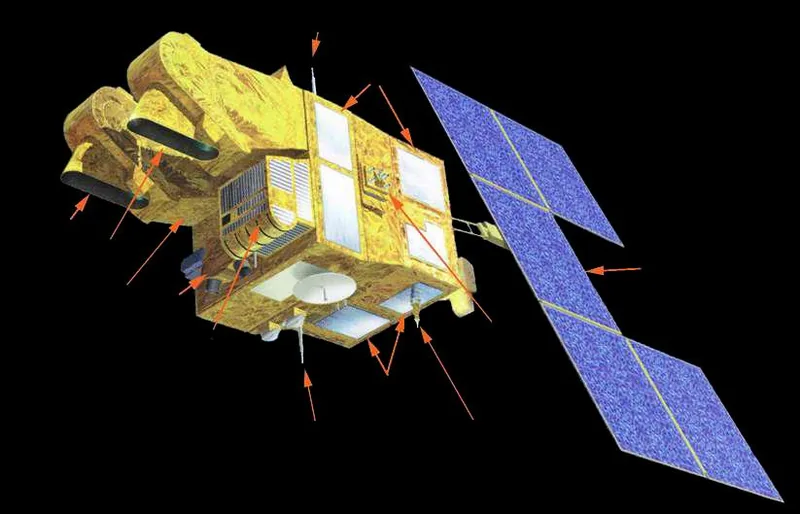

Les différents types de satellites en orbite terrestre
Les satellites en orbite [ANF-109]

Engins automatiques sans retour - orbite opérationnelle stable indéfiniment (jusqu'à fuel/pièces).

Classification par ALTITUDE d'orbite :
200 —
2 000 km
LEO (Low Earth Orbit) Période ~90 min · vitesse ~7.8 km/s (28 000 km/h)
Usages : Observation Terre, météo, reconnaissance militaire
Ex : ISS (351 km), Starlink SpaceX (550 km, 50 000+ sat.)
2 000 —
35 786 km
MEO (Medium Earth Orbit) Période 2-24 h
Usages : Positionnement (GPS), navigation, communications
Ex : GPS USA (20 200 km), Galileo Europe (23 222 km)
35 786 km
exactement
GEO (Geostationary Orbit) — IMMOBILE relatif sol Période = 24 h synchrone Terre · vitesse ~3.07 km/s · équateur uniquement
Usages : Télécommunications, météo mondiale, TV broadcast continu
Ex : Meteosat (météo Europe), Eutelsat (télécom mondiale)
◈ Constellations modernes (plusieurs ordres grandeur) :
  • Starlink (SpaceX) : 50000+ satellites LEO internet global connectivité
  • OneWeb (UK) : 650+ satellites internet
  • Kuiper (Amazon) : 3000+ satellites internet développement
◈ Débris spatiaux (Space Debris) - Problématique croissante :
  • ESA catalogue : 26000+ objets >10cm trackés radar
  • Débris <5 cm : 500000+ estimés non-détectables dangereux collisions Kessler
  • Vitesses : 25000 km/h = énergie cinétique colossale même petits fragments
  • Solutions : Désorbitation contrôlée, capture satellites, laser ablation recherche
Le saviez-vous ? Un fragment de débris spatial de seulement 1 cm, à 28 000 km/h, libère autant d'énergie qu'une voiture roulant à 130 km/h. C'est le syndrome de Kessler : chaque collision crée des milliers de nouveaux débris, rendant certaines orbites potentiellement inutilisables.

Les engins spatiaux

Lanceurs et satellites forment la famille spatiale. Les lanceurs propulsent charges en orbite. Les satellites effectuent missions scientifiques, communication, ou observation terrestre.

Orbite : Trajectoire stable d'un satellite autour de la Terre, équilibre entre vitesse et attraction gravitationnelle.
L'essentiel — Classification des aéronefs
  • Aérostats (+ léger que l'air) vs Aérodynes (+ lourd que l'air) : la division fondamentale
  • 6 classes ULM : Paramoteur, Pendulaire, Multiaxes, Autogire, Aérostat ULM, Hélicoptère ULM
  • Avions : Hélice (<150 kt) ou Réaction (>400 kt) — monoplan domine (>95 %)
  • Giravions : Hélicoptère (rotor motorisé), Autogire (rotor libre), Convertible (rotors basculants)
  • Orbites : LEO (200-2000 km, observation), MEO (GPS), GEO (35 786 km, télécoms — immobile/sol)

2 Structure des cellules

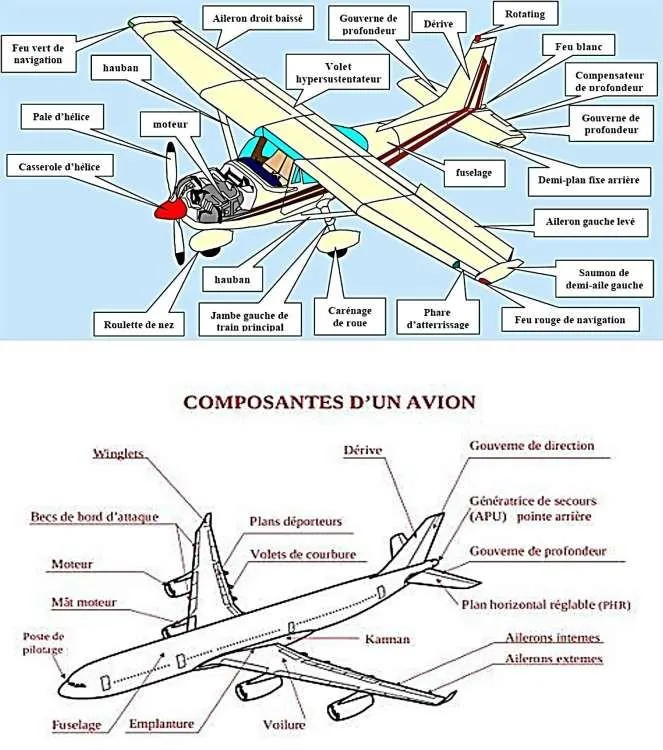

Composition générale d'un aéronef — fuselage, ailes, empennage, train
Composition générale d'un aéronef [ANF-201]

Forces et Contraintes Structurales

Les 5 types de contraintes mécaniques — traction, compression, cisaillement, flexion, torsion
5 contraintes structurales [ANF-218][11]

Chaque élément de la cellule (fuselage, ailes, empennage, train) subit des contraintes spécifiques en vol. Le schéma ci-contre identifie ces éléments, dont la résistance structurale est dimensionnée pour supporter les forces suivantes :

  • Traction : Forces étirement (ailes tension)
  • Compression : Forces écrasement (colonnés verticales)
  • Flexion : Courbure (ailes sous portance)
  • Torsion : Twisting (fuselage commandes aileron)
  • Cisaillement : Déformation latérale (turbulence)

Facteur charge g : Avion acrobatique peut supporter 12g, commercial ~2.5-3g max design

▬ MATÉRIAUX AÉRONAUTIQUES

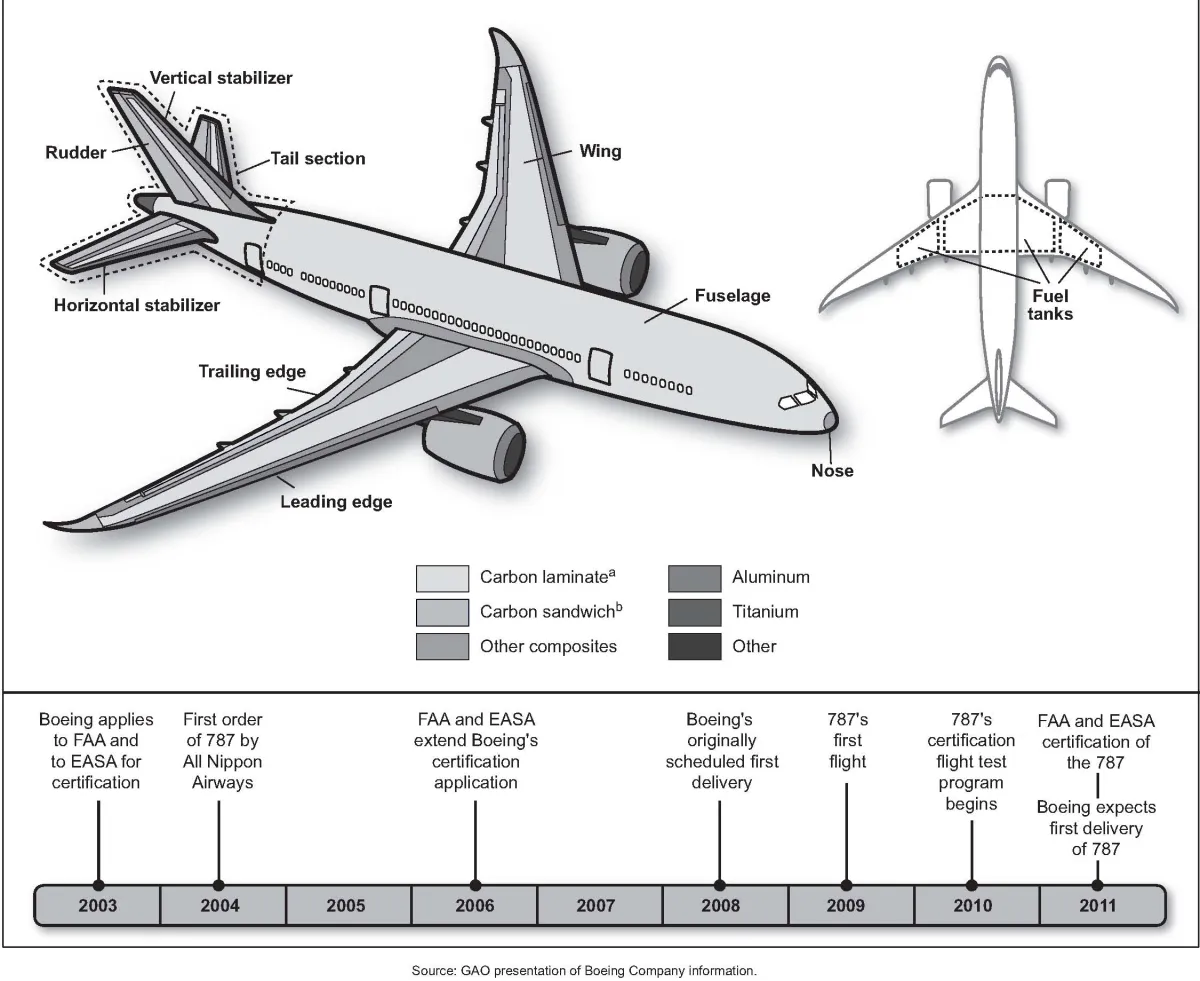

Boeing 787 Dreamliner — diagramme composition matériaux (composites, aluminium, titane, acier)
Matériaux du Boeing 787 [ANF-219][12]

1. BOIS (Matériau historique, encore utilisé ULM/avions légers)

Types bois aviation :

  • Épicéa / Spruce (Picea abies) : Densité 0.45 kg/dm³ - très léger, excellent ratio résistance/poids. Matériau Numéro 1 historique Blériot/Wright
  • Sapin : Densité 0.50 kg/dm³ - secondaire, poutres stress
  • Pin Oregon : Densité 0.55 kg/dm³ - utilisé monocoques
  • Frêne : Densité 0.69 kg/dm³ - dur, spécialisé train atterrissage bois
  • Hêtre : Densité 0.9 kg/dm³ - très resistant, rare avionique moderne

Avantages : Léger, flex naturelle absorption chocs, économique, facilité usinage

Inconvénients : Humidité affecte propriétés, attaques insectes/pouriture, fatigue longue, plus lent bois vs métaux vol vitesses

Utilisation : ULM paramoteur, petits avions légers, restauration avions historiques

2. TOILES (Tissu enveloppe fuselage/ailes)

  • Lin / Coton : Historique (WWI/WWII) - tissu naturel, résistant but lourd
  • Dacron (Polyester) : Moderne standard - léger ~50 g/m², teinté couleur motif
  • Enduction : Polyurethane / Synthetique produit étanchéité imperméabilité

Utilisation : Fuselage aérodynamique ULM/avions légers 50-100 kg, ailes ultra-légères

3. MÉTAUX (Alliages alu/acier/titane)

DURALUMIN (Aluminium-Cuivre) :
  • Alliage historique 1918+ (Allemagne WWI) - densité 2.8 kg/dm³
  • Excellent ratio résistance/poids, usinable, joint rivets facile
  • Était matériau principal commercial avions 1920-2000
  • Utilisation : Fuselage moyen avions, ailes Cessna/Piper/Beechcraft
ZICRAL (Alu-Zn-Mg-Cu) :
  • Alliage optimisé haute résistance - densité 2.8, meilleure fatigue que duralumin
  • Utilisation : Avions modernes 737/A320 structures critiques
ACIER (Alliage Fe) :
  • Très dense 7.85 kg/dm³ mais extrêmement resistant
  • Utilisé : Cadre fuselage très hauts stress, train atterrissage
TITANE (Ti-6Al-4V) :
  • Supérieur densité 4.5, résistance très haute, résiste très hautes températures (moteur)
  • CHER (5-10x aluminium) - utilisé ultra-haute performance
  • Utilisation : Compresseur moteur jet (>600°C), hypersonique Concorde, militaire avancé

4. COMPOSITES (Fibres dans résine matrice)

Fibre Carbone :
  • Résistance extrême densité modérée 1.6 kg/dm³ - meilleur ratio performance
  • Très rigide mais fragile impact (repair difficile)
  • Utilisation : Avions modernes premium (Airbus A350 50% composite, Boeing 787 50%)
Aramide / Kevlar :
  • Excentrique excellent impact resistance - plus flex carbone
  • Utilisé blindage / rotor hélico / avions militaires
Nid d'Abeille Sandwich :
  • Composite + nid d'abeille alu/papier coeur → ultra-léger rigide
  • Structure : TFC skin carbone + core nid + TFC skin autre côté
  • Avantage : Très léger (0.5-1.0 kg/m²) très rigide

Résine matrice : Époxy traditionnel, polyimide haute-très resiste chimique/thermique

▢ STRUCTURES FUSELAGE

1. TreillisWright 1903 — WWI/WWII
Structure treillis — ossature tubulaire triangulée
Structure treillis [ANF-202]
  • Barres bois/acier triangulées
  • Très léger, excellente rigidité flex
  • Énorme traînée aérodynamique
  • Fabrication très laborieuse
Historique — plus en usage

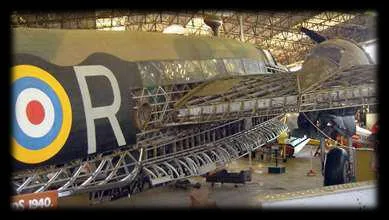

2. Semi-MonocoqueStandard actuel — 95 % des avions
Structure semi-monocoque — longérons et nervures
Semi-monocoque [ANF-203]
  • Longérons : flexion ailes
  • Nervures : profil fuselage
  • Skin : charge aérodynamique
  • Stringers : anti-flambement
  • ~5-7 % masse totale, rigide
Standard industrie — retenir pour le BIA
3. MonocoqueHaute performance / combat

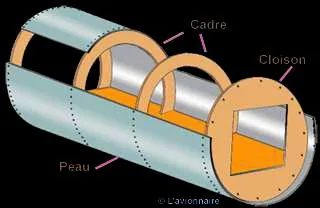

Revêtement monocoque — enveloppe travaillante
Structure monocoque [ANF-205]

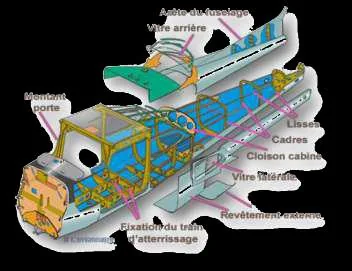

Caisson monocoque — structure porteuse
Caisson monocoque [ANF-204]
  • Enveloppe seule porte la charge
  • Revêtement épais = rigidité
  • Ultra-léger, haute performance
  • Réparation très difficile, fragile
Elite — F-16, hautes vitesses

▸ AILES - GÉOMÉTRIE DÉTAILLÉE

Structure Interne Aile

  • Longérons : 2-3 poutres avant-arrière absorber flexion portance
  • Nervures (Ribs) : 20-40 sections tous mètres maintenant profil
  • Revêtement : Tôle alu/composite travail membrane
  • Réservoirs carburant : Intégrés ailes (Boeing/Airbus)
  • Systèmes : Hydraulique circuits, électrique câbles, équipements fuel/anti-ice

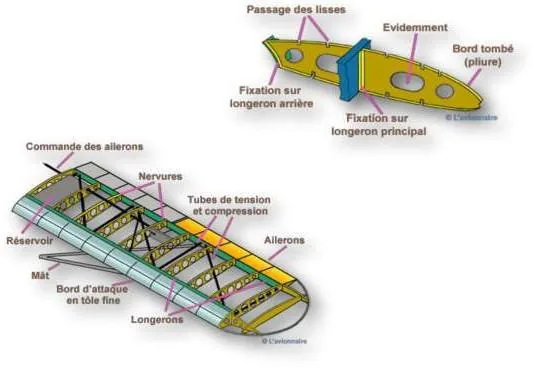

Structure interne de la voilure — longérons et nervures
Vue interne : longérons et nervures [ANF-206]
Structures internes d'aile — différentes configurations constructives [ANF-214]
Types de structures d'aile (NASA) [ANF-214] 1

▪ Géométrie Ailes (Paramètres Performance)

Géométrie des ailes — envergure, flèche, dièdre
Géométrie des ailes [ANF-208]
  • Envergure : Distance tip-to-tip (Boeing 747 = 68m!)
  • Corde : Profondeur moyenne aile avant-arrière
  • Surface ailaire (S) : Aire projetée (avion léger ~15-20 m², A380 = 845 m²)
  • Allongement (AR) : Envergure² / aire (AR>7 = très efficace)
  • Dièdre : Inclinaison aile vertex (+5-15°) stabilité roulis
  • Antidièdre : Inclinaison down (chasseurs instabilité volontaire)
  • Flèche (Sweep) : Inclinaison arrière (Mach 0.7+ nécessaire supersonique)
  • Vrillage géométrique : Twist pied vers l'aile modification incidence
  • Profil supercritique : Moderne shape delay choc acoustique haute vitesse

Dièdre et implantation de la voilure

Le dièdre et la position de l'aile sur le fuselage influencent directement la stabilité latérale :

Dièdre et antidièdre — angle d'inclinaison de la voilure [ANF-211]
Dièdre et antidièdre [ANF-211]
Positions d'implantation de la voilure — parasol, haute, médiane, basse [ANF-212]
Implantation de la voilure [ANF-212] 2

Formes en plan de la voilure

La forme en plan (vue de dessus) détermine les performances aérodynamiques : portance, traînée, vitesse de décrochage.

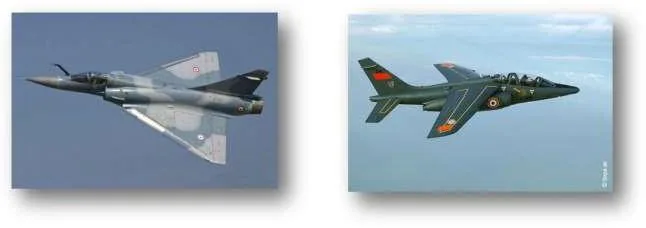

Formes d'ailes — influence sur les performances
Formes d'ailes [ANF-207]
Formes en plan de la voilure — elliptique, rectangulaire, trapézoïdale, en flèche, delta [ANF-216]
Formes en plan de la voilure [ANF-216] 3

Légende [ANF-216] : 7 = Elliptique (Spitfire), 8 = Rectangulaire (Cessna 172), 9 = Trapézoïdale (F-16), 10 = En flèche (Boeing 737), 11 = Delta (Concorde, Mirage).

◆ EMPENNAGES - 5 CONFIGURATIONS

Empennage = Stabilisateurs (Horizontal) + Gouverne (Vertical) + Gouvernes Mobiles

Configurations d'empennage — classique, T, cruciforme, double dérive, triple dérive, en V [ANF-215]
Configurations d'empennage [ANF-215] 4

Le schéma [ANF-215] montre 6 variantes géométriques d'empennage arrière (dont double et triple dérive). Le texte ci-dessous décrit 5 configurations principales, incluant le canard (empennage avant) qui n'est pas représenté sur ce schéma.

Configuration 1. : CLASSIQUE (Conventional Tail) :
  • Stabilisateur horizontal arrière (élévons fixes)
  • Gouverne profondeur mobile (elevator) + trim tabm
  • Stabilisateur vertical arrière (fin)
  • Gouverne direction mobile (rudder)
  • 99% avions modernes - très fiable prouvé
Configuration 2. : FIN CRUCIFORME (Cruciform Tail) :
  • Vertical empennage croisé (+)
  • Advantage : Réduction taille empennage, avantage aérodynamique supersonique
  • Exemple : Avions spatiaux, quelques militaires expérimentaux
Configuration 3. : EMPENNAGE-T (T-Tail) :
  • Stabilisateur horizontal très haut (top vertical fin)
  • Avantage : Avoid sillage fuselage, meilleur au décollage bas vitesse
  • Inconvénient : Complex structure, concentration poids haut → inertie
  • Exemple : Fokker, Airbus A310/320 (partiellement)
Configuration 4. : V-Papillon (V-Tail / Butterfly) :
  • Deux surfaces obliques diagonales (pas +horizontal ni vertical)
  • Avantage : Traînée réduite, empennage compact
  • Inconvénient : Forces complexes, trouble manœuvres rapides (spin), perte contrôle
  • Historique : Beechcraft Bonanza V35 (discontinued)
Configuration 5. : CANARD (Canard Configuration) :
  • Petite aile AVANT fuselage (inverse classique)
  • Contrôle tangage par propulseur avant petit
  • Avantage : Efficacité aérodynamique supérieure, pas empennage arrière
  • Inconvénient : Complex design, rare commercial
  • Exemple : Eurofighter Typhoon, Rafale (F-15E), Saab Gripen (militaire canard delta)

▸ GOUVERNES (3 Axes Contrôle)

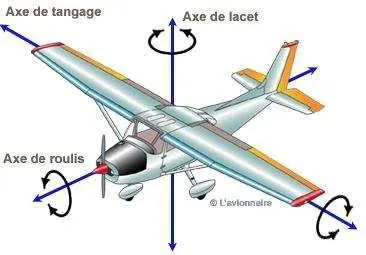

Axes de référence de l'avion — tangage, roulis et lacet
Axes de référence [ANF-209]
1. Gouverne PROFONDEUR (Elevator) - Contrôle TANGAGE (Pitch) :
  • Manche/joystick avant-arrière pilote
  • Surface mobile empennage horizontal arrière
  • Avant = assiette down piquée descente
  • Arrière = assiette up cabré montée
  • Trim compensateur : Petit tab réduction force
2. AILERONS (Ailerons) - Contrôle ROULIS (Roll) :
  • Manche/joystick gauche-droite
  • Surfaces mobiles ailes (un bashe gauche, un haut droite = aileron opposé/inverse)
  • Gauche = roulis gauche aile droite up = virage gauche préparation
  • Système : Hydraulique assisté grande vitesse (humain impossible 500+ kt)
3. GOUVERNE DIRECTION (Rudder) - Contrôle LACET (Yaw) :
  • Pédales pilote gauche-droite
  • Surface mobile fin vertical arrière
  • Gauche = lacet gauche nez left
  • Droit = lacet droit nez right
  • Usage : Compensation traînée différentielle moteurs, précisions virage
  • Rudder trim tab : Compensation automatique asymétrique moteur

Tabs compensateurs (Trim Tabs) : Petites surfaces mobiles gouvernes réduisent effort pilote long vol force équilibre

Checkpoint — Structures et commandes de vol

1. Quels sont les 4 éléments structuraux de la semi-monocoque ?

Voir la réponse

Longérons (flexion), Nervures (profil), Revêtement/Skin (charge aéro) et Membrures/Stringers (anti-flambement).

2. Quelle commande contrôle le tangage ? Avec quoi le pilote l'actionne ?

Voir la réponse

La gouverne de profondeur (elevator), commandée par le manche avant/arrière. Arrière = cabré, avant = piqué.

3. Pourquoi le Rafale utilise-t-il une configuration canard ?

Voir la réponse

La configuration canard (petite aile AVANT le fuselage) offre une efficacité aérodynamique supérieure et supprime l'empennage arrière, idéal pour un chasseur delta haute performance.

◉ TRAIN D'ATTERRISSAGE (Landing Gear)

Rôles Principaux

  • Supporte poids complet statique sol
  • Absorbe impact atterrissage (énergie cinétique)
  • Permet roulement décollage/atterrissage (roues, freins)
  • Minimise traînée aérodynamique croisière

▪ Types Configuration Train

  • Tricycle : 2 roulettes avant (nosewheel) + 2 arrière (main wheels) - STANDARD 95% commercial
  • Tandem : Roulettes alignées avant-arrière (gros porteurs cargo)
  • Boggie : Multiple roulettes paires (très gros avions B747 = 16 roues!)
  • Patins : Pas roues - glisse neige/hydravions
  • Skis : Montagne opérations, avions polaires

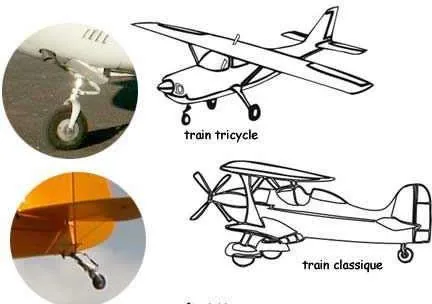

Types de trains d'atterrissage — tricycle et classique
Train d'atterrissage [ANF-210]
Mécanisme d'escamotage du train d'atterrissage [ANF-417]
Escamotage du train [ANF-417] 5

Légende [ANF-417] : 1 = train sorti verrouillé, 2-3 = positions intermédiaires (rétraction hydraulique), 4 = train rentré verrouillé en croisière.

Configuration Roues & Amortisseurs

ROUES :
  • Simple : Une roulette par emplacement (avions légers)
  • Diabolo (Tandem) : Deux petites roues par jambe (moyen avion)
  • Boggie : 4+ roues paires (gros porteurs distribution charge)
  • Pneus aviation : Basse pression haute résistance atterrissages rudes
AMORTISSEURS :
  • Oleo-pneumatique standard : Chambre gaz (azote) + huile incompressibles absorption
  • Stroke ~15-30 cm selon avion absorption impact
  • Vitesse atterrissage ~6-8 m/s (20-30 km/h) vertical descent
  • Facteur load ~3-5g acceptables confort passagers
FREINS :
  • Hydraulique standard : Piston friction roue
  • Double circuit séparé sécurité failure
  • Frein antidérapage automatique (wheel anti-skid system)
  • Spoilers/air brake ralentissement approche

Fixation & Escamotage

  • Fixe : Train sortie permanent - réduit perte traînée 5-10% mais utile avions légers
  • Escamotable : Train rentre dans fuselage - traînée très réduite croisière, plus complex heavy
  • Actuation : Hydraulique/électrique moteur, système backup mechanical auto-extend urgence
  • Verrous : Position déploiement locked - cockpit indication voyant vert/ambre/rouge
L'essentiel — Structure des cellules
  • Semi-monocoque = standard (longérons + nervures + skin + stringers) — retenir pour le BIA
  • Matériaux : Alu historique → composites modernes (A350/787 = 50 % carbone)
  • Ailes : Allongement AR, dièdre, flèche — chaque paramètre impacte une performance
  • Empennages : Classique (99 %), T-tail, Canard (Rafale) — 5 configurations
  • 3 axes : Roulis (ailerons), Tangage (gouverne profondeur), Lacet (gouverne direction)
  • Trains : Tricycle (nez) vs Classique (roulette queue) — escamotable réduit traînée

3 Groupes motopropulseurs

▬ HÉLICE (Propeller)

Organe propulsion convertissant rotation moteur en poussée linéaire (thrust).

Structure Hélice :
  • Moyeu (Hub) : Centre connexion pales arbre moteur
  • Pales (Blades) : 2-6 éléments profil aérodynamique - produisent poussée
  • Pas (Pitch) : Distance avance horizontale une rotation complète (330 m/s × pas = débit air)
  • Calage (Angle) : Angle pale relatif perpendiculaire plan rotation (10-25° typique)
HÉLICE FIXE (Fixed Pitch) :
  • Pas constant déterminé fabrication
  • Optimisé performance typique croisière
  • Avantage : Très simple, léger, fiable, nécessite 0 système variable
  • Inconvénient : Compromis figé — un grand pas (coarse pitch) optimise la croisière mais dégrade les performances au décollage et en montée faute de mordant dans l'air ; un petit pas (fine pitch) donne de la poussée au décollage mais sature à haute vitesse (le moteur s'emballe, la pale « bêche » l'air sans avancer)
  • Utilisation : Avions légers Cessna/Piper, ULM, petits moteurs
HÉLICE VARIABLE (Constant Speed / Variable Pitch) :
  • Pas ajustable en vol électrique/hydraulique
  • Régulateur mantient régime moteur constant (ex 2700 RPM) indépendamment vitesse air
  • Avantage : Optimisé à chaque condition vitesse/altitude, performances supérieures
  • Inconvénient : Complex système, lourd, maintenance exigeante
  • Utilisation : Avions moyens/importants (Piper Saratoga, Beechcraft Baron, turboprops)
Configurations :
  • Bipale : 2 pales - léger, simple, vibration
  • Tripale : 3 pales - balance meilleure, moins vibration
  • Contrapropulsive : 2 hélices même arbre rotation opposée - compense torque asymétrique

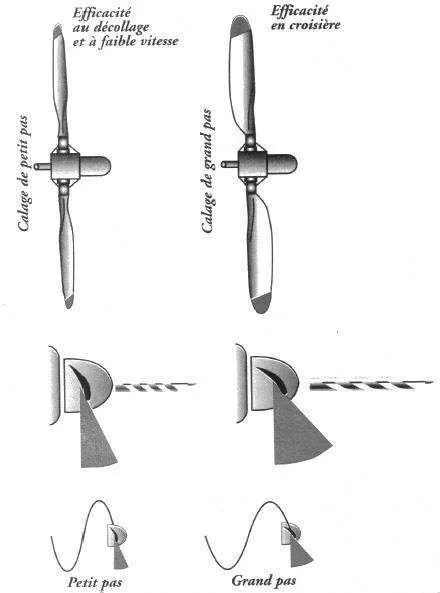

Hélice à pas variable — calage petit pas et grand pas
Hélice à pas variable [ANF-301]
Effets secondaires de l'hélice — souffle hélicoïdal, couple inverse et lacet
Effets secondaires de l'hélice [ANF-313]

▸ MOTEURS À PISTONS (4-temps Carburateur/Injection)

Composition Principal :

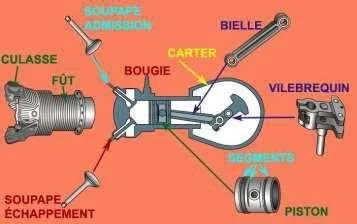

Composants du moteur à pistons — culasse, carter, vilebrequin, soupapes, bougie, piston
Composants moteur [ANF-302]
  • Cylindres : Typiquement 4-6 (rare 8+) - chacun bore/stroke
  • Culasse (Head) : Couvre cylindre - chambres combustion, soupapes, bougies
  • Carter (Crankcase) : Boîtier base - vilebrequin support
  • Vilebrequin (Crankshaft) : Arbre tourn pistons → rotation continu
  • Soupapes : Admission (inlet) + Échappement (exhaust) - exactement timed ouverture/fermeture
  • Bougies d'allumage : 2 par cylindre (redundance sécurité) - ignition mélange
CYCLE 4-TEMPS (Standard Aviation) :
Animation du cycle 4 temps — moteur à pistons [ANF-322]
Cycle 4 temps — animation [ANF-322] 6

Piston ↓
ADMISSION (Intake) Soupape admission OUVRE · mélange essence-air entre cylindre
Piston descend → crée dépression → volume augmente

Piston ↑
COMPRESSION Soupapes fermées · piston monte → réduit volume · comprime le mélange
Pression et température augmentent → préparation allumage

Piston ↓
COMBUSTION (Power) — seul temps moteur Bougies → arc électrique → ignition du mélange
Piston forcé vers le bas · ~3-4 MPa, ~2 000-2 500 K

Piston ↑
ÉCHAPPEMENT (Exhaust) Soupape échappement s'ouvre · piston monte → chasse les gaz brûlés
Cycle reprend → admission
Le saviez-vous ? Sur les 4 temps du cycle, un seul produit de la puissance (la combustion). Les 3 autres consomment de l'énergie. C'est pour cela qu'un moteur a besoin d'un volant d'inertie lourd pour maintenir sa rotation entre les « coups de feu ».
Schéma du cycle admission-compression-combustion-échappement
Cycle 4 temps — schéma [ANF-304]
CARBURANT AVIATION :
Circuit carburant et commandes — du réservoir au cylindre
Circuit carburant [ANF-303]
  • Avgas 100LL : 100 octane Low Lead - bleu couleur standard France
  • Interdiction : Essence routière (étanol incompatible, additif corrosion moteur)
  • Pourquoi LL : Reduction plomb additif (tetraethyl lead) cause dépôts valve/cilindre
  • Désulphuration : Faible soufre prevent corrosion
ALIMENTATION ESSENCE :
  • Pompe mécanique : Obsolète historique - réservoir pompe carburateur
  • Pompe électrique : Standard moderne - batterie 28VDC alimente carburant réservoir cockpit distribution
  • Filtre : Avant carburateur protège injecteur pollution
CARBURATEUR vs INJECTION DIRECTE :
  • Carburateur traditionnel : Vaporise essence reçoit air aspiration moteur - simple, fiable, mais givre possible
  • Injection électronique : Injecteurs pressurised cylindre directement - précision meilleure, performance supérieure, carb heat non-nécessaire
ALLUMAGE :
  • 2 Magnétos indépendants : Sécurité critique - chacun produit HT courant bougies(chacune 2 bougies/cyl)
  • Électrode : Spark gap ~0.6 mm air break électrique
  • Timing : Avance ~25° before top dead center
  • Cockpit control : Magnéto left/right/both sélecteur test moteur avant vol
COMMANDES COCKPIT :
  • Manette NOIRE (Throttle) : Contrôle puissance - ouvert/ferme papillon air admission
  • Manette ROSE (Mixture) : Contrôle richesse essence-air ratio - lever leaning altitude descend oxygène
  • Manette BLEU (Prop Pitch) : Uniquement hélice variable - contrôle pas constant speed régulateur
  • Starter : Moteur cranking électrique démarrage
  • Fuel Pump : On/off alimentation électrique
Caractéristiques Moteur Aviation :
  • Régime limité ~2700 RPM max (vs moteur auto 6000+)
  • Surcharge interdite (boost pressure max ~25 inHg)
  • MTOW (Maximum Takeoff Weight) dépend capacité moteur + structure avion
  • Puissance échelon : 40-80 kW (petit Cessna), 150-200 kW (Piper Chieftain)

▸ TURBORÉACTEURS (Jet Engines)

1. TURBORÉACTEUR SIMPLE FLUX MONOCORPS (Single Spool / Single Shaft)

Architecture ancestrale 1939+ (Heinkel He 178).

  • Compresseur : Stage simple rotation - comprime air entrée ~5-10:1 pression ratio
  • Chambre combustion : Carburant jet (kerosène) ignition continuité
  • Turbine : Même arbre compresseur - extraite énergie gaz exahust propulse compresseur
  • Tuyère : Canalisé gaz acceleration finalité → poussée réaction

Historique exemple : Rolls-Royce Olympus Concorde Mach 2.23 (1969-2003)

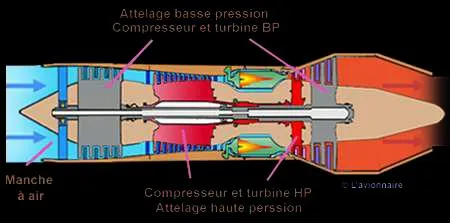

Schéma du turboréacteur simple flux double-corps — deux attelages BP et HP
Simple flux double-corps [ANF-306]
Vue détaillée du turboréacteur — flux d'air et sections
Turboréacteur détaillé [ANF-307]
Animation du turboréacteur simple flux — flux d'air et combustion
Animation — Turboréacteur simple flux [ANF-315]

2. TURBORÉACTEUR SIMPLE FLUX DOUBLE-CORPS (Two Spool Architecture)

Standard militaire optimisé.

  • Low Pressure (LP) Spool : Fan bas pression (~3:1) → détente gaz haute-vitesse
  • High Pressure (HP) Spool : Compresseur haute pression (~15:1) + turbine HP
  • Deux turbines physiquement indépendantes optimisé chaque spool régime optimal
  • Avantage : Efficacité supérieure ratio pression, flexibilité vitesse opération

Exemple militaire : F-15 General Electric F100 double-spool supersonique

3. TURBORÉACTEUR DOUBLE FLUX (Turbofan) - STANDARD COMMERCIAL MODERNE

80% avions commercial modernes. Révolution 1960+

Architecture :
  • Fan (Ventilateur) : Grande première étage large diamètre compresseur - divise air deux chemins
  • Flux chaud (Core) : Passe compresseur/combustion/turbine traditionnel
  • Flux froid (Bypass) : Contourne core canalisé tuyère finale (70-80% air!)
  • Tuyère convergente : Mélange flux chaud+froid accélération finale
⭐ TAUX DILUTION (Bypass Ratio) :
Le saviez-vous ? Sur un turbofan moderne comme le LEAP, 80 % de la poussée provient du flux froid (l'air qui contourne le moteur sans brûler). C'est ce qui rend les avions actuels bien plus silencieux que ceux des années 1970.

Ratio Débit Bypass / Débit Core

  • Moteurs vieux : 2-3:1 (1970s)
  • Modernes : 6-8:1 (1990s Boeing 777)
  • Ultra-modernes : 11:1 CFM LEAP (2015+) Airbus A350/Boeing 787

Avantages haut ratio :

  • ~80% poussée vient flux froid silencieux (vs 50% vieux)
  • ▸ Réduction bruit spectaculaire (-10-15 dB)
  • ▸ Rendement thermodynamique supérieur
  • ▸ Consommation carburant 30-40% moins
Exemples Turbofan Modernes :
  • CFM56 (CFM International - GE/Snecma) : Plus moteur déployé mondialement 747/A320/DC-10
  • GE90 : Boeing 777 - plus massive passager turbofan, 450 kN thrust, ~115 tonne
  • LEAP : Dernière générations A350/787/737-MAX, ~470 kN, taux dilution 11:1 ultra-efficace

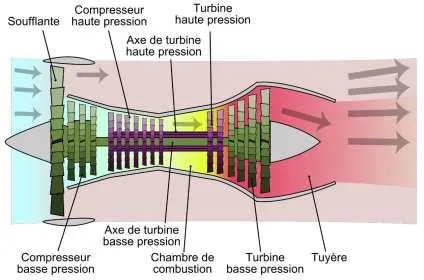

Turboréacteur double flux — soufflante, compresseurs BP/HP, turbines
Turboréacteur double flux [ANF-305]

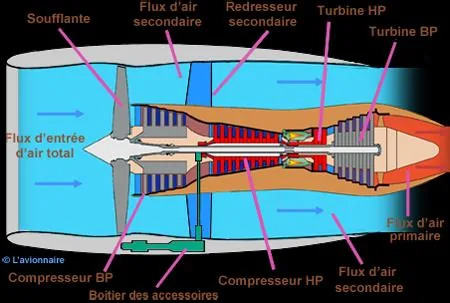

Turboréacteur double flux détaillé — flux primaire et secondaire
Double flux détaillé [ANF-308]
Animation du turboréacteur double flux (turbofan) — flux chaud et flux froid
Animation — Turbofan double flux [ANF-316]

▸ TURBOPROPULSEUR (Turboprop)

Moteur turbine + hélice variable. Compromis turbomoteur jet performances.

Architecture :
  • Turbine extrait énergie gaz exhaust rotation
  • Arbre transmet couple hélice variable vitesse variable régulation
  • Gaz exhaust encore poussive mais secondaire (15-20% total thrust)
Caractéristiques :
  • Vitesse croisière : 300-800 km/h (400-600 typique régional)
  • Décollage : Excellent - hélice poussive basse vitesse très efficace
  • Altitude service : ~7500 m (25000 ft) typique
  • Fiabilité : Exceptionnel - longévité moteur +40,000 heures
  • Très économique opération comparé débits bas carburant
Exemples Turbopropulseur Modernes :
  • ATR 42/72 (Franco-Italian) : Avion régional excellence turboprop 48-74 passagers
  • Bombardier Q400 : Canadien turboprop régional 78+ passagers haute-performances
  • Saab 340 : Historique régional turboprop, production arrêté 1991

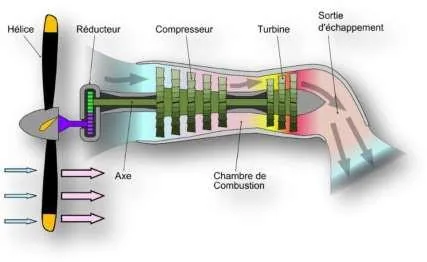

Le turbopropulseur — hélice, réducteur, compresseur et turbine
Le turbopropulseur [ANF-309]
Animation du turbopropulseur — flux d'air à travers l'hélice et le moteur
Animation — Turbopropulseur [ANF-317]

▲ TURBOMOTEUR (Turboshaft)

Variante turboprop spécialisé hélicoptères.

  • Couple arbre rotor principal + rotor anti-couple (tail)
  • Vitesses ~6000 RPM rotor vs ~2700 RPM avion
  • Boîte vitesses réductrice abaisse vitesse arbre turbine
  • Exemple : Turbomeca Arriel (Airbus Helicopter utilisation universelle)

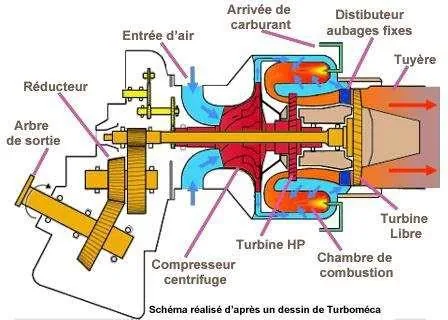

Schéma détaillé du turbomoteur — turbine libre et arbre de sortie
Turbomoteur détaillé [ANF-310]
Schéma du turbomoteur (turboshaft) — turbine libre, compresseur et arbre de sortie
Schéma turbomoteur (FR) [ANF-318]

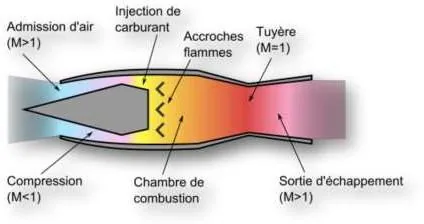

▸ STATORÉACTEUR (Ramjet / Scramjet)

Pas pièce tournante! Compression dynamique débit air haute vitesse.

  • Inlet: Converging geometry ralentit air augmente pression compression dynamique
  • Combustion chamber: Carburant injection combustion
  • Nozzle: Divergent accelerate exhaust poussée réaction
  • Nécessite vitesse initial >Mach 0.5+ pour fonctionner (démarrage décollage hélico/boost)
Caractéristiques Extrêmes :
  • Vitesses possibles Mach 3+ théorique (scramjet recherche Mach 15+)
  • Très efficace haute altitude très haute vitesse
  • Inutile basse vitesse (pas compression entrée insuffisante)
  • Utilisation historique : Missiles air-air V-1 WWII, recherche hypersonique
Le saviez-vous ? Le statoréacteur est le moteur le plus simple qui existe : aucune pièce mobile. Pas de compresseur, pas de turbine. Seule la vitesse de l'avion comprime l'air entrant. Mais il ne peut pas démarrer seul — il faut d'abord être lancé à plus de Mach 0.5.
Le Pulsoréacteur (variante) :

Dans un pulsoréacteur, un volet à l'entrée d'air génère des cycles répétés de combustion (ouverture/fermeture). Utilisé sur les V1 pendant la Seconde Guerre mondiale. Plus simple qu'un statoréacteur, mais bruyant et peu efficace.

Schéma du statoréacteur (ramjet) — compression dynamique et tuyère
Schéma statoréacteur (FR) [ANF-319]

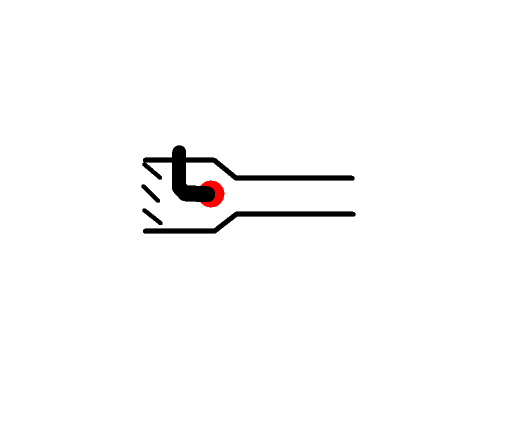

Animation du pulsoréacteur — cycle d'ouverture/fermeture des volets et combustion
Animation — Pulsoréacteur (V1) [ANF-320]

▸ INVERSEUR DE POUSSÉE (Thrust Reverser)

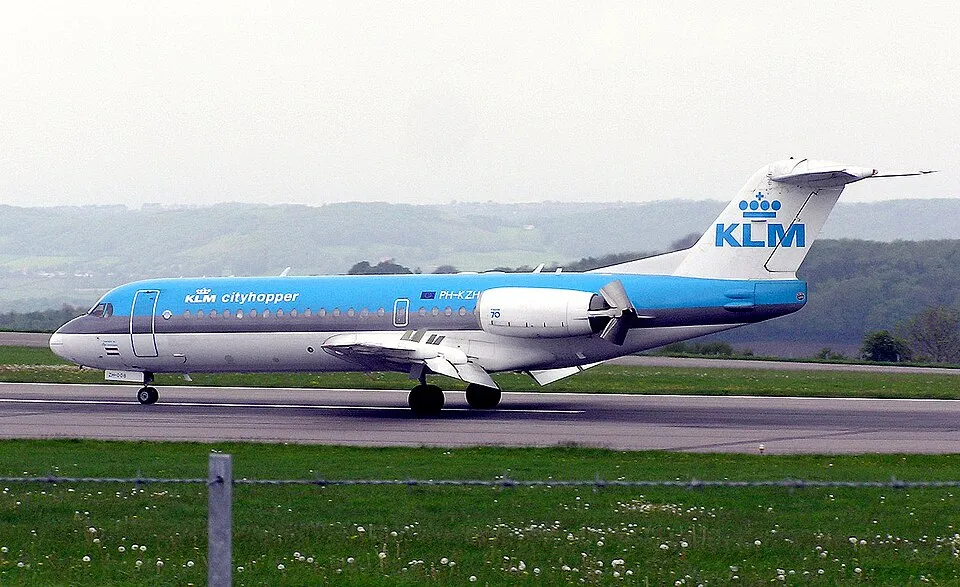

Inverseur de poussée déployé sur un Fokker 70 KLM à l'atterrissage
Inverseur de poussée en action (Fokker 70, KLM) [ANF-321]

L'inverseur de poussée (ou reverse) est un dispositif qui redirige le flux des moteurs vers l'avant de l'avion pour le freiner après l'atterrissage.

  • Moyen de freinage extrêmement efficace mais très coûteux en kérosène
  • S'ajoute aux freins classiques et aux aérofreins/spoilers
  • Quand la longueur de piste le permet, les pilotes peuvent se contenter des freins et aérofreins pour économiser du carburant
Exemple : Sur un Boeing 777, ne pas utiliser les reverses permet d'économiser jusqu'à 80 kg de kérosène par atterrissage.
Moteur Vitesse Altitude Usage typique Particularité
Pistons<300 km/h<3 000 mCessna, Piper, ULMCycle 4 temps, Avgas 100LL
Turboprop300-800 km/h~7 500 mATR 72, Q400 (régional)Turbine + hélice variable
Turbofan>800 km/h>12 000 mA320, B787 (commercial)Double flux, 80 % poussée froid
Turboréacteur SFMach 1-2+>15 000 mF-15, Concorde (militaire)Simple flux, postcombustion
TurbomoteurN/A (rotor)VariableHélicoptèresCouple arbre verso rotor
StatoréacteurMach 3+Très hauteMissiles, recherche0 pièce mobile, Mach 0.5 min
Checkpoint — Motopropulsion

1. Quel est le seul temps du cycle 4-temps qui produit de la puissance ?

Voir la réponse

Le 3e temps — Combustion (power stroke). Les bougies enflamment le mélange comprimé, le piston est forcé vers le bas.

2. Que signifie un taux de dilution de 11:1 sur un turbofan LEAP ?

Voir la réponse

Pour chaque unité d'air passant par le cœur brûlant, 11 unités contournent le moteur (flux froid). Résultat : 80 % de la poussée est silencieuse, rendement exceptionnel.

3. Pourquoi le statoréacteur ne peut-il pas démarrer seul ?

Voir la réponse

Il n'a aucune pièce tournante (pas de compresseur). La compression vient uniquement de la vitesse de l'air entrant. Sans vitesse initiale (>Mach 0.5), pas de compression, donc pas de combustion.

4. Quelle est la couleur de la manette de richesse dans le cockpit ?

Voir la réponse

Rose (mixture). Noire = manette des gaz (throttle), Bleue = pas d'hélice (prop pitch).

L'essentiel — Motopropulsion
  • Pistons : 4 temps (Admission-Compression-Combustion-Échappement), Avgas 100LL, 2 magnétos
  • Hélice : Fixe (simple, Cessna) vs Variable (constant speed, performances optimisées)
  • Turbofan : Standard commercial — taux dilution 11:1 (LEAP), 80 % poussée = flux froid
  • Turboprop : Turbine + hélice — optimal régional (ATR), décollage court, économique
  • Commandes : Noire = gaz, Rose = richesse, Bleue = pas hélice
  • Inverseur poussée : Redirige flux vers l'avant pour freiner — coûteux en kérosène

4 Systèmes et instruments

▭ NORME COULEURS UNIVERSELLE

Standard international aéronautique (OACI/FAA) codeur instruments cockpit pour sécurité pilotes :

○ BLANC

Sens : Particulier / Condition spéciale

Exemple : Volets sortis, train sorti, cavité armée

● VERT

Sens : NORMAL / SÛRE / AUTORISÉ

Exemple : Moteur température/pression normal, train baissé confirmé

● JAUNE

Sens : ATTENTION / PRÉCAUTIONS / VIGILANCE

Exemple : Système dégradé, maintenance requise, vitesse prudence

● ROUGE

Sens : DANGER / INTERDIT / ACTION REQUISE

Exemple : Limite vitesse dépassée VNE, température critique, défaillance system

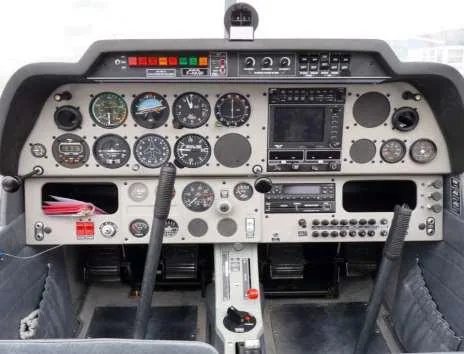

Le tableau de bord — disposition des instruments
Tableau de bord [ANF-401]

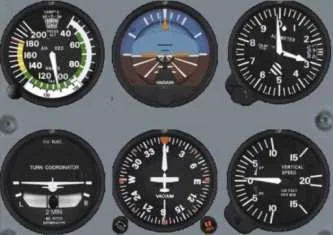

Instruments de vol — cadrans et indicateurs
Instruments de vol [ANF-402]

▣ LE T BASIQUE — Disposition Standard des Instruments

Chaque avion a un tableau de bord spécifique, mais on y retrouve toujours 6 instruments de conduite dont la disposition est normalisée. Cette disposition s'appelle le T basique :

Anémomètre
(vitesse)
Horizon artificiel
(assiette)
Altimètre
(altitude)
Indicateur virage
+ bille
Directionnel
(cap)
Variomètre
(Vz)

L'horizon artificiel et le directionnel forment la barre verticale du T ; l'anémomètre, l'horizon et l'altimètre forment la barre horizontale.

▢ INSTRUMENTS BAROMÉTRIQUES (Basés Pression Air)

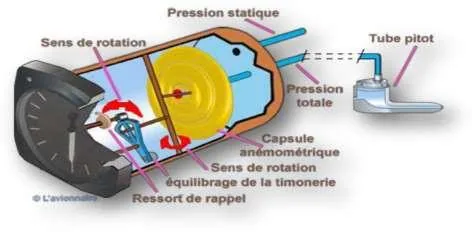

L'anémomètre — vitesse air et zones couleur
L'anémomètre [ANF-403]

1. ANÉMOMÈTRE (Airspeed Indicator)

Mesure vitesse relative air (TAS). Critique sécurité décrochage/survitesse.

Principe :
  • Tube pitot avant nez avion capture air dynamique
  • Pression statique référence (trou côté tube)
  • Différence (pression dynamique) = vitesse air
  • Mécanisme membranes flexibles diaphragme déflection aiguille
Zones Couleur Aném. :
Arc blanc VS0 à VFE — plage volets sortis (vitesses basses)
Arc vert VS1 à VNO — plage normale d'utilisation
Arc jaune VNO à VNE — zone de prudence (air calme uniquement)
Trait rouge VNE — vitesse à ne jamais dépasser
Vitesses Critiques :
  • VS (Stall Speed) : Vitesse minimum sustentation (blanc arceau début)
  • VFE (Flaps Extended) : Vitesse max volets sortis étendu (blanc arceau fin)
  • VNO (Max Cruising Speed) : Vitesse cruisière max vert arceau
  • VNE (Never Exceed) : Vitesse JAMAIS dépasser rouge arceau marqueur unique
Vitesse Indiquée vs Vitesse Vraie :

L'anémomètre affiche une vitesse indiquée (IAS), calculée à partir de la pression dynamique. Cette valeur diffère de la vitesse vraie (TAS), qui est la vitesse réelle de l'avion par rapport à l'air.

L'adage à retenir : « plus haut, plus chaud : plus vite » — en altitude où l'air est moins dense, la TAS est supérieure à l'IAS pour une même pression dynamique. L'anémomètre sous-estime donc la vitesse réelle en altitude.

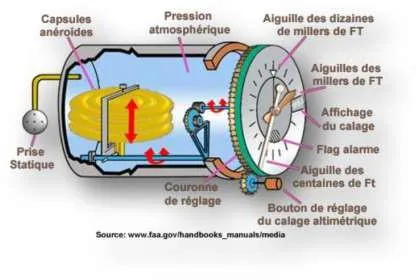

Principe de fonctionnement de l'altimètre barométrique
L'altimètre [ANF-404]

2. ALTIMÈTRE (Altitude Indicator)

Mesure altitude (hauteur au-dessus référence donnée). Fonctionnement pression barométrique.

Principe :
  • Pression atmosphérique décroît altitude
  • Capsule anéroïde (flexible membrane) référence pression suit altitude
  • Mécanisme chaîne dentée aiguille graduation altitude
Références Altitudes (CRITIQUES!) :
  • QNH (Quasi-Normal Height) : Pression ajustée niveau mer local aérodrome - utilisation VFR/approche
  • QFE (Champ aérienne Field Elevation) : Pression référence au sol aérodrome uniquement - utilisation atterrissage exact hauteur sol
  • QNE (Niveau d'Envol Flight Level) : Standard 1013.25 hPa au-dessus transition altitude ~3000m - usage IFR altitude pression
Le saviez-vous ? Au-dessus de l'altitude de transition (~3 000 m en France), tous les avions calent leur altimètre sur 1013,25 hPa (pression standard). Cela garantit que deux avions volant au même « Flight Level » sont bien séparés verticalement, même si la pression atmosphrérique locale varie.

Ajustement VOR : Cadran altimètre rotatif fenêtre - pilot set QNH avant vol, réajuste au sol confirmation

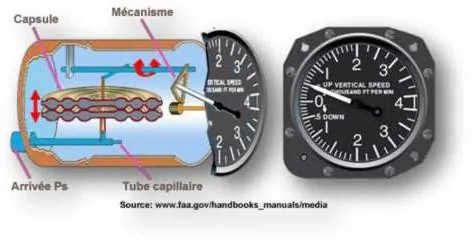

Principe de fonctionnement du variomètre
Le variomètre [ANF-405]

3. VARIOMÈTRE (Rate of Climb Indicator)

Mesure vitesse verticale montée/descente. Essentiel vol montagne/thermique.

Unités :
  • Ft/min : Pieds par minute (usage anglophone)
  • m/s : Mètres par seconde (usage international)
  • Conversion : 1 m/s ~= 200 ft/min
Aiguille Zero :
  • Montée (+) : Taux ascensional (thermique, anti-givrage)
  • Zéro : Vol niveau parfait
  • Descente (-) : Taux descente (approche, glide, urgence)

◆ INSTRUMENTS GYROSCOPIQUES

Les instruments gyroscopiques exploitent la rigidité dans l'espace d'un gyroscope en rotation rapide (~6 000 RPM). Deux propriétés fondamentales : rigidité (axe maintenu fixe dans l'espace) et précession (réaction à 90° d'une force appliquée).

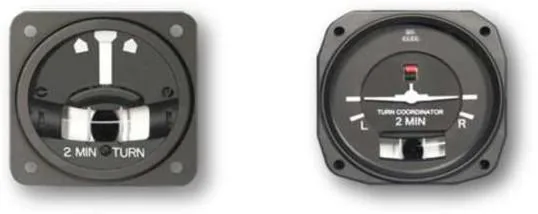

Les instruments gyroscopiques — principe du gyroscope
Instruments gyroscopiques [ANF-406]

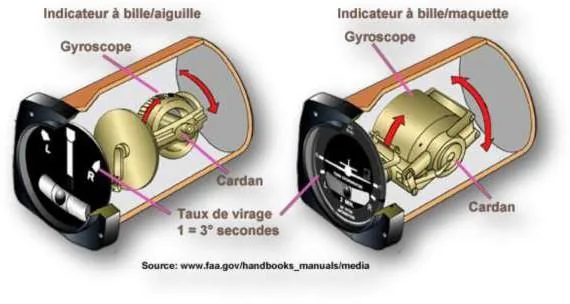

Gyroscopes — rigidité et précession
Principe du gyroscope [ANF-407]

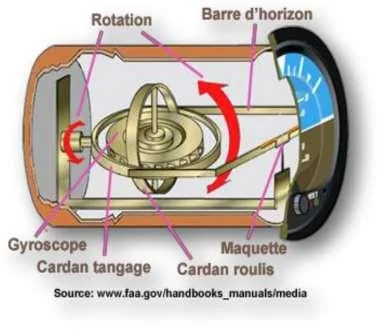

L'horizon artificiel — assiette et inclinaison
L'horizon artificiel [ANF-408]

4. HORIZON ARTIFICIEL (Attitude Indicator)

Affiche assiette (pitch) + inclinaison (roll) avion relatif horizon théorique.

Fonctionnement :
  • Gyroscope spin haute vitesse ~6000 RPM maintain référence verticale inertie
  • Avion bouge assiette/roulis - gyroscope stationnaire montre variation
  • Affichage horizon bleu (ciel) vs brun (sol), petit avion symbole center
Lecture :
  • Barre d'horizon : Position indique assiette pitch (nez up/down)
  • Inclinaisons latérales : Angles bank roulis escalade virages
  • Avion fixe symbole - horizon bouge relatif avion assiette

5. INDICATEUR VIRAGE (Turn Indicator / Turn Rate)

Affiche taux virage (Yaw Rate). Essentiel IFR sans repères visuels.

Standard Aviation :
  • Taux 1 : Virage 360° complet = 2 minutes (3°/sec)
  • Taux 2 : Virage 360° complet = 1 minute (6°/sec)
  • Repères cadran : Déflection aiguille proportionnel taux virage sélectionné
Design :
  • Petit avion symbole center cadran noir
  • Aiguille déflechit left/right virage sens opération
  • Drapeau OFF dépression gyroscope insuffisante - piping problème

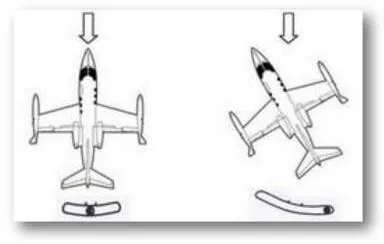

La bille — indicateur de dérapage
La bille (inclinomètre) [ANF-409]

6. BILLE (Ball / Inclinomètre)

Affiche "slip" asymétrie virage ("Le pied chasse la bille").

Principe Simple :
  • Tube courbe glass contient mercure (ou liquide) bille
  • Accélération latérale pousse bille côté direction
  • Bille CENTER = vol symétrique PARFAIT
Interprétation :
  • Bille droite skid : Aileron insuffisant virage - gouverne direction correction needed
  • Bille gauche slip : Aileron excessif virage - reduction needed
  • Correction pédales : "Pied chasse bille" - du pied côté bille l'y porter center
Le saviez-vous ? L'adage « Le pied chasse la bille » est la première règle qu'apprend tout élève-pilote. Si la bille part à droite, appuyez sur le palonnier droit pour la ramener au centre. La bille centrée = vol symétrique = efficacité maximale.

7. DIRECTIONAL GYRO (Heading Indicator)

Conservateur de cap — cadran rose des vents [ANF-413]
Conservateur de cap [ANF-413]

Conservateur de cap. Gyroscope spin haut maintient cap relatif.

Utilisation :
  • Affiche cap magnétique (0-360°)
  • Rotation cadran sélection cap désiré
  • Aiguille reste stable relatif cap gyroscope
  • Dérive lente (~1°/15min) requiert recalage compas magnétique
Recalage :
  • Tirer bouton synchronisation étalonnage alignement compas magnétique
  • Effectuer tous 15 min minimum flight IFR contrôle

▲ Attention : le compas magnétique n’est PAS un instrument gyroscopique. Il fonctionne par magnétisme terrestre, sans alimentation électrique ni gyroscope.

8. COMPAS MAGNÉTIQUE (Magnetic Compass)

Compas tradition boussole. Unique instrument référence nord magnétique.

Corrections Critiques :
  • Déclinaison magnétique : Différence nord-géographique vs nord-magnétique (varie longitude/temps)
  • Inclinaison magnétique : Aiguille de dip plonge hémisphère nord (correction lecture)
  • Déviation fer : Metal fuselage perturb champ localement
Déclinaison magnétique — différence entre nord géographique et nord magnétique [ANF-416]
Déclinaison magnétique [ANF-416] 7
Avantages/Inconvénients :
  • ▸ Pas alimentation électrique nécessaire indépendant
    × Lacet lent damping turb oscillation
    × Difficulté lecture acceleration virage changement

▢ INSTRUMENTS MOTEUR

▪ Jauges Essentielles

  • Tachymètre : RPM régime moteur - limité ~2700 max piston avion
  • EGT / CHT : Exhaust Gas Temp / Cylinder Head Temp - détection surchauffe détérioration
  • Jauge carburant : Litres/gallons essence réservoir quantité
  • Pression huile : Bar psi - surveil usure moteur
  • Température huile : °C pour viscosité control
  • Alternateur : Voyant charge batterie - défaillance circuit électrique
  • Boost Pressure : Surchargeur turbine piston (avions haute-altitude)

▢ AVIONIQUE MODERNE

Instruments Électroniques Modernes

Cockpit EFIS — écrans PFD et ND glass cockpit [ANF-414]
Glass cockpit EFIS [ANF-414]
Schéma annoté PFD — Primary Flight Display
Schéma PFD annoté [ANF-419][13]
EFIS (Electronic Flight Instrument System) :
  • Remplacement cockpit analogique papier par écrans électroniques
  • Intégration tous capteurs (air data, gyroscope, moteurs, nav)
  • Réduction charge pilote affichages centralisés intelligents
PFD (Primary Flight Display) :
  • Écran principal horizon artificiel, altitude, vitesse, assiette intégrés
  • Affichage multicolore symboles graphiques intuitif
ND (Navigation Display) :
  • Écran navigation - plan position indicator radar, routes VOR/NDB, waypoints GPS
  • Tête-up/tête-down sélectable orientation
FMS (Flight Management System) :
  • Ordinateur navigation intégration GPS/INS/VOR
  • Plan vol programmation automatique routing, distance/temps calcul
  • Départ/arrivée approche guide automatique IFR
HUD (Head-Up Display) :
  • Projection tête-haute pare-brise affichages critique vitesse/assiette/guidance
  • Pilote fixe oeil horizon maintient conscience
  • Standard militaire, avions affaires premium
Autopilote (Automatic Flight Control System) :
  • Contrôle automatique gouvernes maintient assiette/cap/altitude
  • Mode simple : Assiette/cap maintien (GA small avion)
  • Mode avancé : Approche/atterrissage automatique guidage ILS catégorie décision
  • Commercial standard : Réduction charge pilote long vol cruise
Instrument Principe Mesure Position T basique
AnémomètreBarométriqueVitesse air (IAS)Haut gauche
Horizon artificielGyroscopiqueAssiette + roulisHaut centre (clé)
AltimètreBarométriqueAltitude (QNH/QFE)Haut droite
Indicateur virageGyroscopiqueTaux de virageBas gauche
DirectionnelGyroscopiqueCap magnétiqueBas centre
VariomètreBarométriqueVitesse verticaleBas droite
BilleMécaniqueSymétrie volAssocié virage
CompasMagnétiqueNord magnétiqueHors T basique
Checkpoint — Instruments de bord

1. Quels sont les 3 instruments barométriques du T basique ?

Voir la réponse

Anémomètre (vitesse air), Altimètre (altitude) et Variomètre (vitesse verticale). Tous fonctionnent grâce à la pression atmosphérique.

2. Que représente l'arc rouge sur l'anémomètre ?

Voir la réponse

La VNE (Never Exceed Speed) — vitesse à ne JAMAIS dépasser sous peine de dégradation structurale (séparation d'aile possible).

3. Quelle référence de pression utilise-t-on au-dessus de l'altitude de transition ?

Voir la réponse

QNE = 1013,25 hPa (pression standard). Tous les avions utilisent la même référence pour garantir une séparation verticale sûre entre appareils.

4. Comment corrige-t-on un dérapage indiqué par la bille ?

Voir la réponse

« Le pied chasse la bille » : on appuie sur le palonnier du côté où se trouve la bille pour la ramener au centre (vol symétrique).

5. Le compas magnétique est-il un instrument gyroscopique ?

Voir la réponse

Non ! Il fonctionne par magnétisme terrestre (comme une boussole), sans alimentation électrique ni gyroscope. C'est son avantage : il reste fonctionnel en cas de panne électrique.

L'essentiel — Instruments de bord
  • T basique : 6 instruments normalisés — horizon artificiel au centre (clé de voûte)
  • Barométriques : Anémomètre (vitesse), Altimètre (altitude), Variomètre (Vz)
  • Gyroscopiques : Horizon artificiel (assiette), Directionnel (cap), Indicateur virage
  • Couleurs : Vert = normal, Jaune = attention, Rouge = danger/interdit
  • QNH/QFE/QNE : Sea level local / sol aérodrome / 1013,25 hPa (FL)
  • Glass cockpit : EFIS (PFD + ND) remplace les cadrans → FMS + HUD + autopilote

Résumé et Points Clés à Retenir

Classification des aéronefs

  • Aérostats : Plus légers que l’air — ballons (captifs, libres), dirigeables (sustentation par gaz : hélium, air chaud)
  • Aérodynes : Plus lourds que l’air — avions, hélicoptères, planeurs, ULM, drones
  • Engins spatiaux : Lanceurs, satellites, navettes, stations orbitales

Groupe motopropulseur (GMP)

  • Moteur à pistons : 4 temps (AECG), hélice tractive ou propulsive, carburant 100LL (avgas)
  • Turbopropulseur : Turbine entraînant une hélice, rendement optimal en subsonique
  • Turboréacteur : Simple / double flux, poussée par éjection de gaz, aviation commerciale et militaire
  • Stato/Pulso : Pas de pièce mobile, nécessite une vitesse initiale
  • Fusée : Emporte comburant + combustible, fonctionne dans le vide

Structure et cellule

  • Cellule : Fuselage + voilure + empennage + train d’atterrissage
  • Géométrie de l’aile : Envergure, corde, surface alaire, allongement, dièdre, flèche
  • Train d’atterrissage : Tricycle (standard), classique (roulette de queue), fixe ou rétractable
  • Matériaux : Bois/toile (époque pionniers) → aluminium → composites carbone/kevlar

Instruments de bord

  • Instruments barométriques : Altimètre (altitude), anémomètre (vitesse), variomètre (Vz)
  • Instruments gyroscopiques : Horizon artificiel (assiette), conservateur de cap, bille-aiguille
  • Instruments moteur : Tachymètre (RPM), température (EGT/CHT), pression huile, jauge carburant
  • Évolution : Analogique → Glass cockpit (EFIS) → HUD → pilote automatique (AFCS)

△ Sources et Attributions

Cours rédigé d’après le Manuel BIA 2021 (CIRAS Toulouse), chapitre 2 (p. 24–64), programme §3.

Images et animations :
[ANF-212] Implantation de la voilure — Guy Inchbald, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-214] Configurations structures d’aile — NASA, domaine public.
[ANF-215] Configurations d’empennage — Sorruno, CC BY-SA 4.0, via Wikimedia Commons.
[ANF-216] Formes en plan de la voilure — Fernando.tassone, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-312] Diagramme calage hélice — FAA Pilot’s Handbook of Aeronautical Knowledge, domaine public.
[ANF-315] Animation turboréacteur — Daniel BONNERUE, CC BY-SA 2.0 FR, via Wikimedia Commons.
[ANF-316] Animation turbofan — Zephyris, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-317] Animation turbopropulseur — NASA Glenn Research Center, domaine public.
[ANF-318] Schéma turbomoteur (FR) — Emoscopes / PiRK, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-319] Schéma statoréacteur (FR) — Cryonic07 / M0tty, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-320] Animation pulsoréacteur — Gmodderownage, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-321] Photo inverseur de poussée (Fokker 70) — Arpingstone, domaine public, via Wikimedia Commons.
[ANF-322] Cycle 4 temps — animation — UtzOnBike, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-416] Déclinaison magnétique — Odder, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-417] Mécanisme d’escamotage du train — Inductiveload, domaine public, via Wikimedia Commons.
[ANF-113] Montgolfières, Festival del Globo, León — Tomas Castelazo, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-114] Hélicoptère Eurocopter EC-145 Rega — Gzzz, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-217] Forces de portance et traînée sur un profil d’aile — CC BY-SA 4.0, via Wikimedia Commons.
[ANF-218] Les 5 types de contraintes mécaniques — MikeRun, CC BY-SA 4.0, via Wikimedia Commons.
[ANF-219] Composition matériaux Boeing 787 — US Government Accountability Office, domaine public.
[ANF-419] Schéma Primary Flight Display — Denelson83, CC BY-SA 3.0, via Wikimedia Commons.
[ANF-103] Paramoteur en vol — HTO, domaine public, via Wikimedia Commons.
[ANF-104] ULM pendulaire — Xavier Bonnafous, CC BY-SA 3.0, via Wikimedia Commons.
